利用旋轉(zhuǎn)滴界面張力儀研究了不同烷基鏈長(zhǎng)的支鏈脂肪醇聚氧乙烯醚磺酸鹽異十六烷基聚氧乙烯醚磺酸鹽（i-C16EO5S）、異十八烷基聚氧乙烯醚磺酸鹽（i-C18EO5S）和異十二烷基聚氧乙烯醚磺酸鹽（i-C20EO5S）溶液與正癸烷之間的動(dòng)態(tài)界面張力，考察了表面活性劑質(zhì)量分?jǐn)?shù)、鹽質(zhì)量分?jǐn)?shù)、二價(jià)離子對(duì)界面張力的影響.實(shí)驗(yàn)結(jié)果表明：與相同鏈長(zhǎng)的直鏈表面活性劑相比，支鏈化結(jié)構(gòu)有利于界面張力的降低，適宜條件下i-C16EO5S的界面張力可達(dá)10-2mN/m數(shù)量級(jí)；NaCl可加快i-CnEO5S向界面的吸附速度，高鹽質(zhì)量分?jǐn)?shù)條件下i-CnEO5S的動(dòng)態(tài)界面張力出現(xiàn)最低值，曲線呈現(xiàn)“V”形，且瞬時(shí)界面張力可達(dá)10-3mN/m數(shù)量級(jí)；二價(jià)離子的存在促進(jìn)表面活性劑吸附膜的緊密排列，低濃度條件下有利于界面張力的降低，但二價(jià)離子濃度較高時(shí)破壞表面活性劑的親水親油平衡，造成界面張力穩(wěn)態(tài)值明顯升高.

聚氧乙烯醚磺酸鹽類表面活性劑是一類具有優(yōu)良性能的陰離子-非離子型表面活性劑，受到了研究者的關(guān)注。但此類表面活性劑結(jié)構(gòu)與降低界面張力性能之間的關(guān)系尚有待深入研究，尤其對(duì)于親油基含有支鏈烷烴結(jié)構(gòu)的聚氧乙烯醚磺酸鹽的研究成果較少.直鏈陰離子-非離子表面活性劑自身降低界面張力的能力有待提高，而支鏈化則是提高降低界面張力能力的有效手段。

因此，本文針對(duì)不同鏈長(zhǎng)的支鏈聚氧乙烯醚磺酸鹽設(shè)計(jì)了系列實(shí)驗(yàn)，以期得到該系列表面活性劑降低油水界面張力的規(guī)律。

試劑與儀器

合成用試劑:異十六醇、異十八醇、異二十醇，均為分析純，百靈威化學(xué)試劑有限公司產(chǎn)品；環(huán)氧乙烷、氯磺酸、磷酸、無水乙醇、KOH，均為分析純，國(guó)藥集團(tuán)化學(xué)試劑有限公司產(chǎn)品。

其他試劑:正癸烷，NaCl、MgCl2、CaCl2，分析純，國(guó)藥集團(tuán)化學(xué)試劑有限公司產(chǎn)品；二次蒸餾水。

實(shí)驗(yàn)儀器:旋轉(zhuǎn)滴界面張力測(cè)量?jī)x，芬蘭Kibron公司產(chǎn)品。

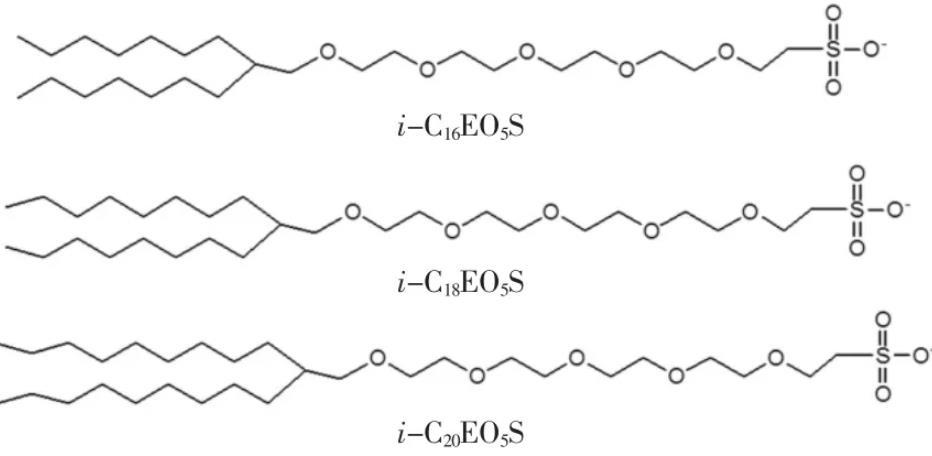

圖1支鏈化聚氧乙烯醚磺酸鹽結(jié)構(gòu)

界面張力的測(cè)量

將3種表面活性劑分別配制水溶液，包括不同表面活性劑質(zhì)量分?jǐn)?shù)、不同鹽質(zhì)量分?jǐn)?shù)及不同二價(jià)離子質(zhì)量分?jǐn)?shù)的系列溶液.采用正癸烷作為油相，用旋轉(zhuǎn)滴界面張力儀進(jìn)行測(cè)試，及時(shí)捕捉油滴的圖像，通過特定軟件計(jì)算出油水間的界面張力.實(shí)驗(yàn)溫度為（70±0.5）℃，界面張力均測(cè)量至平衡值。

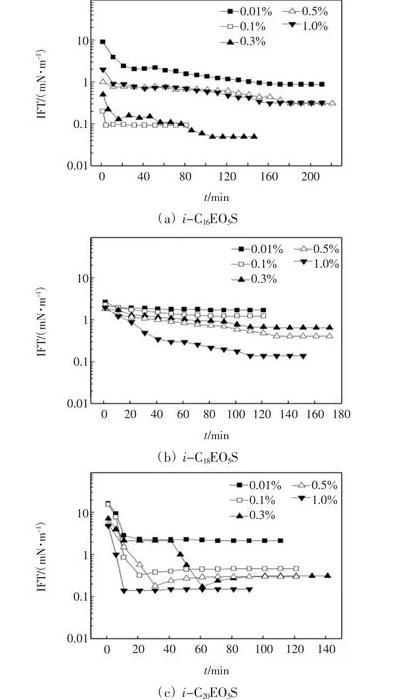

結(jié)論

（1）本文研究的3種支鏈化脂肪醇聚氧乙烯醚磺酸鹽具有一定的降低界面張力活性，界面張力可達(dá)10-2mN/m數(shù)量級(jí)。

（2）隨著NaCl質(zhì)量分?jǐn)?shù)的增加，3種表面活性劑的動(dòng)態(tài)界面張力曲線均可呈現(xiàn)“V”形，且個(gè)別表面活性劑的瞬時(shí)最低界面張力可達(dá)10-3mN/m數(shù)量級(jí)。

（3）總礦化度不變條件下，二價(jià)離子的加入促進(jìn)表面活性劑吸附膜的緊密排列，同樣使i-C18EO5S和i-C20EO5S的動(dòng)態(tài)界面張力曲線出現(xiàn)“V”形，并且i-C18EO5S的瞬時(shí)最低值可到10-4mN/m數(shù)量級(jí)。

（4）二價(jià)離子強(qiáng)烈影響表面活性劑的親水親油平衡，在高質(zhì)量分?jǐn)?shù)時(shí)造成界面張力穩(wěn)態(tài)值的明顯升高。
