一本久久伊人热热精品中文字幕|国产成人无码免费看视频软件|成·人免费午夜无码视频蜜芽|亚洲一区二区三区日本久久九

芬蘭Kibron專注表面張力儀測(cè)量技術(shù),快速精準(zhǔn)測(cè)量動(dòng)靜態(tài)表面張力

熱線:021-66110810,56056830,66110819,66110690,13564362870 Email: info@vizai.cn

合作客戶/


拜耳公司

同濟(jì)大學(xué)

同濟(jì)大學(xué)


聯(lián)合大學(xué)

寶潔公司

美國(guó)保潔

強(qiáng)生=

美國(guó)強(qiáng)生

瑞士羅氏

瑞士羅氏

當(dāng)前位置首頁(yè) > 新聞中心

316L不銹鋼粉末電子束熔化成形的熔合機(jī)制的研究(二)

來源:粉末冶金工業(yè) 瀏覽 469 次 發(fā)布時(shí)間:2024-12-30

2.2熔合中期

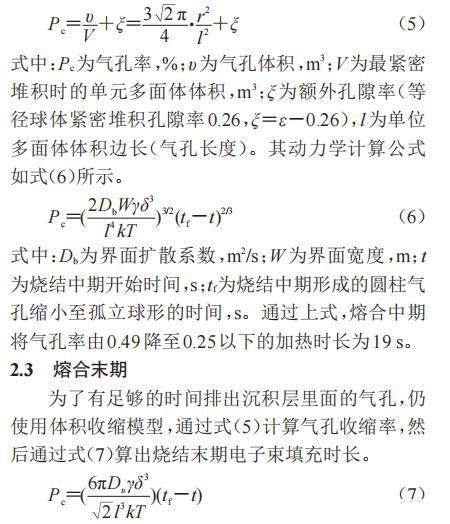

多次試驗(yàn)發(fā)現(xiàn),大束流直接熔化粉末會(huì)產(chǎn)生局部熔池,熔池凝固時(shí)在表面張力的作用下收縮成球形,該球形物遠(yuǎn)凸出于成形層表面,影響鋪粉環(huán)節(jié),若加大束流熔化會(huì)導(dǎo)致其余區(qū)域發(fā)生過熔現(xiàn)象或溶液流淌導(dǎo)致成形失敗。為了避免此現(xiàn)象,將預(yù)熱之后的粉末進(jìn)行大步距較大點(diǎn)的束流掃描,在此工藝下,局部區(qū)域粉末直接熔接在下一層已成形面上,此時(shí)的氣孔收縮率由式(5)計(jì)算。


2.3熔合末期


為了有足夠的時(shí)間排出沉積層里面的氣孔,仍使用體積收縮模型,通過式(5)計(jì)算氣孔收縮率,然后通過式(7)算出燒結(jié)末期電子束填充時(shí)長(zhǎng)。


孔成孤立狀球體,并由沉積層內(nèi)部運(yùn)動(dòng)到表面。因此使用體積擴(kuò)散系數(shù)來計(jì)算,試驗(yàn)棒料成形的每層粉末燒結(jié)時(shí)間為38(s T=0.8TM,TM為熔點(diǎn)溫度)。


3結(jié)果與分析


根據(jù)模型計(jì)算出的試驗(yàn)參數(shù)如表2所示。

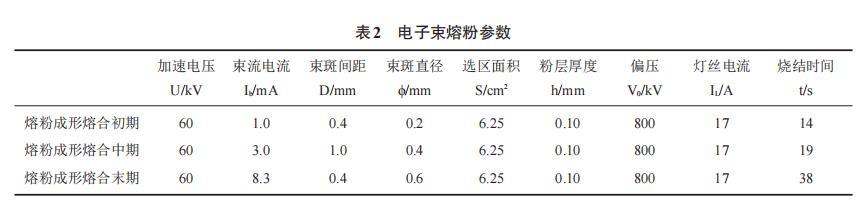

表2電子束熔粉參數(shù)


由表2可知,電子束熔粉成形中,顆粒與顆粒之間的熔合在不同的束流和點(diǎn)間距工藝下有不同的表現(xiàn)特征。粉末的熔合是顆粒之間接觸和鍵合的過程,事實(shí)上都是由表面張力的推動(dòng)下來完成物質(zhì)的傳遞。圖5(a)為電子束預(yù)熱粉末之后粉末熔合初期的微觀結(jié)構(gòu)。由5(a)可知,粉末預(yù)熱的過程中變成通紅的狀態(tài),但顆粒與顆粒之間接觸面積非常小。對(duì)比離散的粉末,預(yù)熱后的粉末中微小粒徑的顆粒幾乎完全熔入大顆粒當(dāng)中,而且顆粒之間呈凝聚態(tài)結(jié)構(gòu),因?yàn)樾☆w粒的粉末比表面積大于大顆粒粉末,在粘附力的作用下吸附在大顆粒表面,在預(yù)熱的過程中首先產(chǎn)生鍵合頸,再在潤(rùn)濕作用下完全與大顆粒粉末結(jié)合。而大顆粒粉末之間由于電子束輸入的能量過低不足以完全熔合,不過顆粒與顆粒之間剛剛形成了燒結(jié)頸,將周圍的粉末拉攏過來。圖5(b)為電子束預(yù)打印之后的粉末熔合中期的微觀結(jié)構(gòu)。由圖5(b)可知,隨著電子束輸入能的升高,出現(xiàn)了束斑直徑同樣大小的熔融團(tuán),周圍是互相連通的孔洞,因?yàn)殡娮邮斎肽苌吆笫咚佑|區(qū)域的粉末迅速熔化,在高度方向上與下面的已成形區(qū)相連,在長(zhǎng)、寬度方向上熔融團(tuán)僅僅流動(dòng)傳質(zhì)引起縮頸相連。一般熔合中期的打印束斑間距選擇1.2倍的束斑直徑,以免熔融團(tuán)相互貫通出現(xiàn)球化現(xiàn)象。在微觀角度上,粉末堆積形成的多面體空隙隨著熔池溶體表面張力的作用,形成柱狀結(jié)構(gòu)并且相互連通,因此粉層的體積開始收縮,氣孔不斷地上浮到表面處消失。圖5(c)為電子束填充打印之后粉末熔合末期微觀結(jié)構(gòu)。由圖5(c)可知,粉層的致密度提高至95%以上,在電子束直接接觸加熱處至四處消散方向出現(xiàn)針狀晶粒。從圖5(a)、(b)看出,熔合成形的初期和中期材料內(nèi)空隙明顯而末期材料內(nèi)的空隙幾乎全部消失。因?yàn)榉勰┤酆夏┢谑艿诫娮邮畛涿芗Z擊,粉層溫度達(dá)到上千攝氏度,粉層雖然沒有到達(dá)完全液態(tài)(熔粉成形不允許完全流動(dòng)),但在表面張力和毛細(xì)孔管引力的推動(dòng)下,質(zhì)點(diǎn)不斷地向燒結(jié)頸傳遞,連通的氣孔變成孤立狀空穴。這時(shí)在重力和濃度差擴(kuò)散力作用下,質(zhì)點(diǎn)逐漸沉積在粉層底部,氣孔不斷地消失在表面上。最終隨著溫度降低亞熔融態(tài)的沉積物再次結(jié)晶,由于電子束接觸位置的溫度遠(yuǎn)高于其余部位,所以冷卻過程中此處出現(xiàn)板條狀馬氏體晶粒。

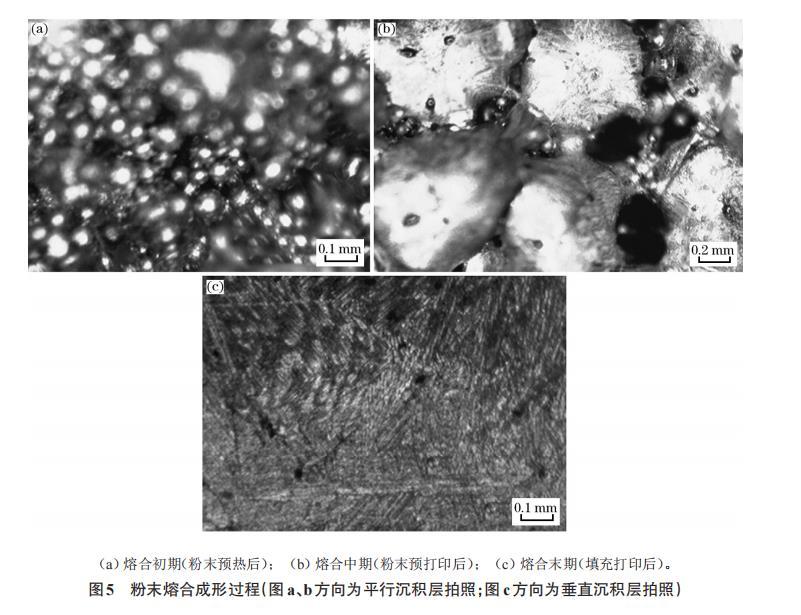

(a)熔合初期(粉末預(yù)熱后);(b)熔合中期(粉末預(yù)打印后);(c)熔合末期(填充打印后)。

圖5粉末熔合成形過程(圖a、b方向?yàn)槠叫谐练e層拍照;圖c方向?yàn)榇怪背练e層拍照)


4結(jié)論


(1)試驗(yàn)結(jié)果吻合熔粉理論模型,在熔合初期電子束預(yù)熱工藝下,離散的粉末微小粒徑的顆粒幾乎完全熔入大顆粒當(dāng)中,且顆粒與顆粒之間呈凝聚態(tài)結(jié)構(gòu)。


(2)在熔合中期粉末顆粒在熔池溶體表面張力的作用下形成熔融團(tuán),堆積形成的空隙變成柱狀空洞并且相互連通的。


(3)在熔合末期氣孔被排除,電子束接觸位置的周圍出現(xiàn)板條狀馬氏體晶粒,致密度接近理論密度。


国精产品一区一区三区有限公司杨 | 日日夜夜撸啊撸| 精品自拍亚洲一区在线| 色狠狠色婷婷丁香五月| 日本国产三级精品桃色| 国色天香精品一卡2卡3卡4| 狠狠噜天天噜日日噜视频麻豆| 久久青青草原一区二区| 业余 自由 性别 成熟偷窥| 蜜桃av免费在线观看| 一本大道在线无码一区| 免费啪视频在线观看视频网页| 日本免费一区二区三区日本| 日韩一本之道一区中文字幕| 亚洲成a人片在线观看天堂无码| 人与禽交av在线播放| 日韩欧国产精品一区综合无码| 大又大粗又爽又黄少妇毛片免费| 久久夜色精品国产噜噜麻豆| 亚洲中文字幕永码永久在线| 亚洲人精品亚洲人成在线| 成年女人a毛片免费视频| 日本三级香港三级人妇三| 久久久精品2019免费观看| 中文字幕无码人妻少妇免费| 四虎国产精品永久一区| 久久人人爽人人爽人人片av高请| 亚洲国产精品久久艾草| 精品国产免费人成网站| 中文字幕无码人妻丝袜| 久久人妻视频免费观看| 一本色道无码道在线观看| 国产香蕉一区二区三区在线视频| 国产三级久久久精品麻豆三级| 97se亚洲综合在线| 亚洲gv猛男gv无码男同| 狠狠色噜噜狠狠狠狠7777米奇| 一本一道av无码中文字幕﹣百度| 亚洲一卡2卡三卡4卡无卡下载| 亚洲av永久无码精品网站在线观看| 好大好猛好爽好深视频免费|
