合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> LB制膜的應(yīng)用領(lǐng)域、LB膜的制備方法、轉(zhuǎn)移與光照
> 高灰細(xì)粒難浮煤泥浮選試驗(yàn):復(fù)配捕收劑最佳復(fù)配比和用量
> 采購表面張力儀主要考慮的因素
> 一滴水緩慢落到非常光滑的平面上,接觸面積會有多大?
> 液體表界面張力測試的注意事項(xiàng)
> ?印制板組裝件污染物手工清洗時,如何選擇溶劑
> 微量天平高靈敏測定雞肉中磺胺類藥物含量
> 基于表面張力測試優(yōu)化畫筆顏料配方
> ?馬蘭戈尼效應(yīng)在生活的應(yīng)用【舉例】
> 基于表面張力系數(shù)等模擬液滴撞擊熱壁面的動力學(xué)行為(二)
推薦新聞Info
-
> 溫度對甜菜堿短鏈氟碳表面活性劑表面張力、鋪展、發(fā)泡性能影響(四)
> 溫度對甜菜堿短鏈氟碳表面活性劑表面張力、鋪展、發(fā)泡性能影響(三)
> 溫度對甜菜堿短鏈氟碳表面活性劑表面張力、鋪展、發(fā)泡性能影響(二)
> 溫度對甜菜堿短鏈氟碳表面活性劑表面張力、鋪展、發(fā)泡性能影響(一)
> 低張力氮?dú)馀菽w系的研制試驗(yàn)油井組方案設(shè)計(jì)及結(jié)果分析
> 低張力氮?dú)馀菽w系的研制試驗(yàn)油井組概況
> 無堿的陰離子-非離子表面活性劑界面張力測定及驅(qū)油效率評價(jià)
> ?進(jìn)口微量天平哪家好?深度解析全球頂尖品牌及選購指南
> 水介質(zhì)和pH 6.8介質(zhì)的表面張力,溶水介質(zhì)表面張力計(jì)算方法
> 肥皂水、蒸餾水、純水的表面張力是多少,水的表面張力系數(shù)
一種新表面張力改性方法讓全固態(tài)電池性能更優(yōu)
來源:材料科學(xué)與工程 瀏覽 1091 次 發(fā)布時間:2022-06-21
全固態(tài)鋰電池(ASSB)因其在安全性和能量密度方面的優(yōu)勢,有可能引發(fā)電動汽車的電池革命。各種可能的固體電解質(zhì)的篩選表明,石榴石電解質(zhì)由于其高的離子導(dǎo)電性和優(yōu)異的(電)化學(xué)穩(wěn)定性而具有很好的應(yīng)用前景。然而,石榴石電解質(zhì)的一個主要挑戰(zhàn)是與鋰金屬陽極接觸不良,導(dǎo)致極大的界面阻抗和嚴(yán)重的鋰枝晶生長。
來自南京工業(yè)大學(xué)等單位的研究人員,提出了一種新穎的表面張力改性方法,通過在熔融Li中加入微量的Si3N4(1wt%)來調(diào)節(jié)Li|石榴石的表面張力,從而形成親密的Li|石榴石界面。Li-Si-N熔體不僅可以將Li|石榴石界面由點(diǎn)對點(diǎn)接觸轉(zhuǎn)變?yōu)檫B續(xù)的面對面接觸,而且可以使Li剝離/沉積過程中的電場分布趨于均勻,從而顯著降低其界面阻抗(25°C時為1Ωcm2),提高其循環(huán)穩(wěn)定性(在0.4 mA cm?2時為1000h)和臨界電流密度(1.8mA cm?2)。具體地說,與LiFePO4陰極配對的全固態(tài)全電池在2C時提供了145mAh g?1的高容量,在1C循環(huán)100次后保持了97%的初始容量。
論文鏈接:https://doi.org/10.1002/adfm.202101556
綜上所述,本文首次提出了用微量納米Si3N4(1wt%)調(diào)節(jié)熔融Li的表面張力來修飾Li|石榴石界面的實(shí)驗(yàn)。從Li-Si-N系相圖出發(fā),結(jié)合XRD和XPS分析,發(fā)現(xiàn)當(dāng)加熱1wt%Si3N4和Li金屬的混合物時,Li3N、LiSi2N3和LixSi顆粒的形成是一致的,生成的復(fù)合材料稱為Li-Si-N熔體。Li-Si-N熔體通過兩種方式極大地改善了與石榴石的界面接觸:
1)降低了熔融Li的表面張力,使其易于擴(kuò)散到石榴石顆粒上,實(shí)現(xiàn)了良好的物理接觸;
2)降低了Li|石榴石的界面形成能,使其具有良好的化學(xué)接觸。用1wt%Si3N4降低表面張力起主導(dǎo)作用。
如預(yù)期的那樣,原始Li熔體和Li-Si-N熔體在LLZTO芯塊上的接觸角分別約為120°和30°。SEM圖像顯示,在熔融Li中引入1wt%Si3N4使Li|LLZTO界面從點(diǎn)對點(diǎn)接觸轉(zhuǎn)變?yōu)橛H密的面對面接觸,使得Li電鍍/剝離過程中的電流分布均勻。密度泛函理論計(jì)算表明,熔體Li中的Li3N和LiSi2N3同時降低了Li|LLZTO的界面形成能。結(jié)果表明,改性后的固態(tài)Li/LLZTO界面在25°C下的界面阻抗為1Ωcm2,CCD值為1.8 mA cm?2。在0.4 mA cm?2下連續(xù)充放電1000h后,沒有觀察到枝晶Li滲入電解層。(文:SSC)

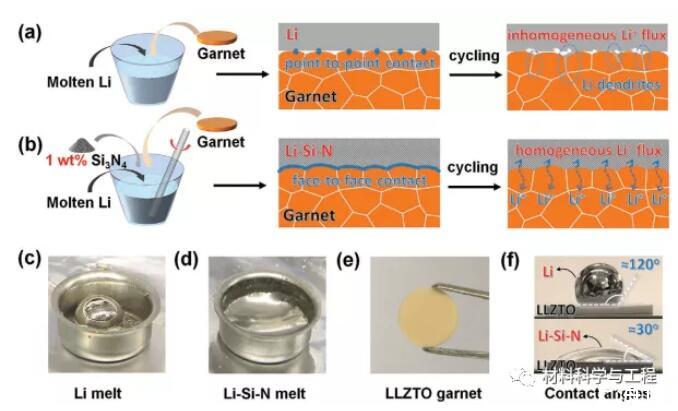

圖1.示意圖顯示了a)純Li熔體和b)Li-Si-N熔體的制備及其與石榴石顆粒的界面接觸行為。

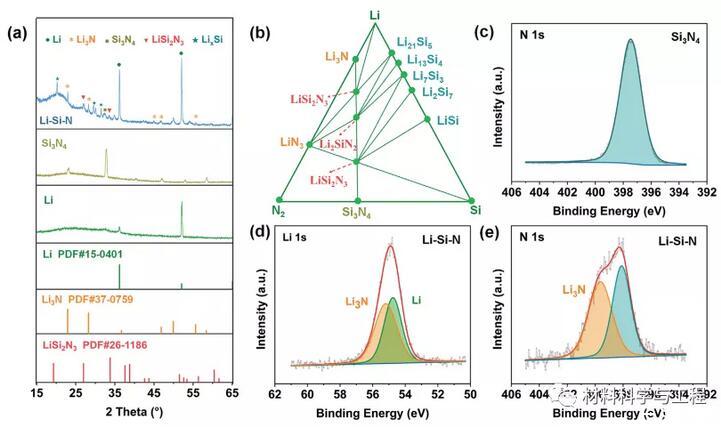

圖2.Li-Si-N復(fù)合材料的特性分析。

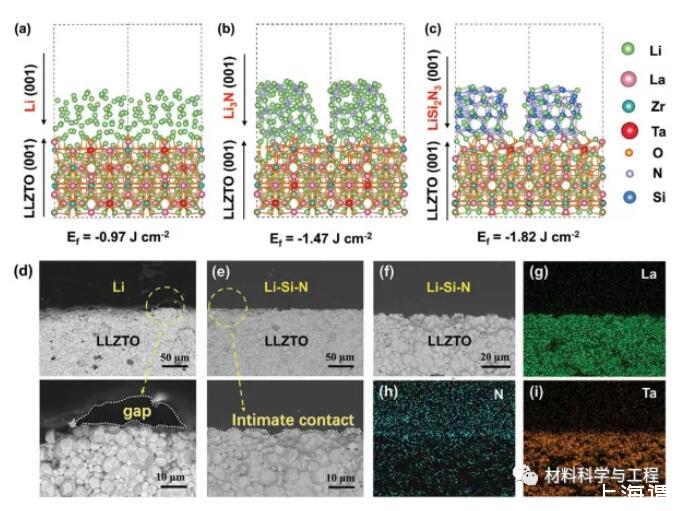

圖3.界面形成能的密度泛函計(jì)算

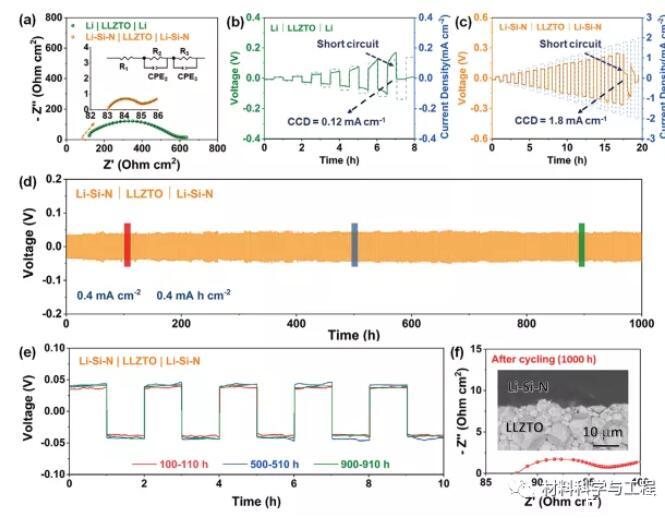

圖4.a)室溫下Li|LLZTO|Li和Li-Si-N|LLZTO|Li-Si-N電池的交流阻抗譜比較。

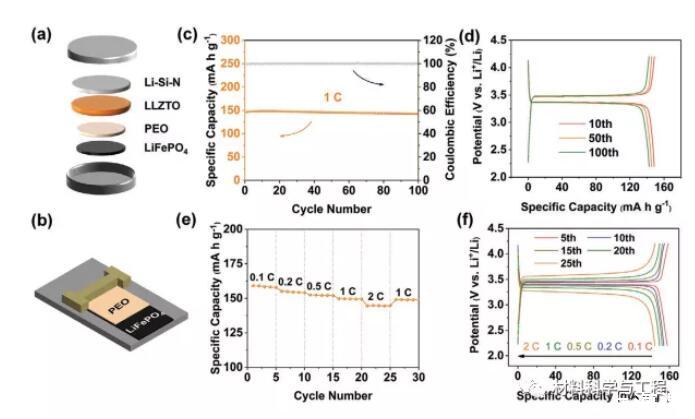

圖5.a,b)全固態(tài)Li-Si-N|LLZTO|PEO-LiFePO4電池的制備和組裝示意圖。
