国产一区内射最近更新_99香蕉国产精品偷在线观看_国产六月婷婷爱在线观看_国产午夜大地久久_无码内射中文字幕岛国片

芬蘭Kibron專注表面張力儀測量技術(shù),快速精準(zhǔn)測量動靜態(tài)表面張力

熱線:021-66110810,56056830,66110819,66110690,13564362870 Email: info@vizai.cn

合作客戶/


拜耳公司

同濟(jì)大學(xué)

同濟(jì)大學(xué)


聯(lián)合大學(xué)

寶潔公司

美國保潔

強(qiáng)生=

美國強(qiáng)生

瑞士羅氏

瑞士羅氏

當(dāng)前位置首頁 > 新聞中心

乳化劑、皂液pH值、締合型增稠劑T對乳化瀝青油水界面張力和貯存穩(wěn)定性的影響

來源:中國石油大學(xué)學(xué)報(自然科學(xué)版) 瀏覽 727 次 發(fā)布時間:2024-07-17

采用旋轉(zhuǎn)滴界面張力法和殘留物含量差值法考察陰離子乳化劑、助劑和皂液pH值等對皂液-瀝青甲苯模擬油界面張力和乳化瀝青貯存穩(wěn)定性的影響。結(jié)果表明:乳化劑、助劑和皂液pH值等對油水界面張力和貯存穩(wěn)定性的影響規(guī)律是一致的,兩者呈現(xiàn)出較好的相關(guān)性;隨著乳化劑和羧甲基纖維鈉用量的增加,油水界面張力降低,貯存穩(wěn)定性變好;隨著皂液pH值的升高,界面張力和貯存穩(wěn)定性分別呈現(xiàn)出變小和變好的趨勢,在pH=11時,界面張力值最小,貯存穩(wěn)定性最好;隨著締合型增稠劑T用量的增加,油水界面張力先增加后減小,貯存穩(wěn)定性先變差后變好,兩者最后都趨于穩(wěn)定;乳化劑和助劑對油水界面張力和貯存穩(wěn)定性的影響的由大到小順序?yàn)槿榛瘎㏒D-2、締合型增稠劑T、羧甲基纖維素鈉。


水泥乳化瀝青砂漿(CA砂漿)由水泥、瀝青乳液、砂和多種外加劑組成,是經(jīng)水泥與瀝青共同作用膠結(jié)硬化而成的一種新型有機(jī)無機(jī)復(fù)合材料。乳化瀝青是CA砂漿的關(guān)鍵組成材料,乳液的穩(wěn)定性是影響CA砂漿用乳化瀝青性能的關(guān)鍵因素。筆者針對CA砂漿用陰離子乳化瀝青的特點(diǎn),考察乳化劑、助劑和皂液pH值等對油水界面張力和乳化瀝青貯存穩(wěn)定性的影響。


1試驗(yàn)


1.1試驗(yàn)原材料與設(shè)備


基質(zhì)瀝青選用中石油的昆侖AH-70瀝青;乳化劑為烷基芳基磺酸鹽類慢裂快凝型高鐵CA砂漿專用陰離子乳化劑SD-2,助劑選用20℃黏度為0.800~1.2 Pa·s的羧甲基纖維素鈉(CMC)和聚氨酯類締合型增稠劑T;pH調(diào)節(jié)劑選用化學(xué)純的鹽酸和氫氧化鈉;生產(chǎn)乳化瀝青的設(shè)備(膠體磨)為美國DALWORTH道維施型試驗(yàn)室改性瀝青/乳化瀝青組產(chǎn)設(shè)備;界面張力和乳化瀝青貯存穩(wěn)定性分別采用Kibron公司生產(chǎn)的dIFT型全量程界面張力儀和上海昌吉生產(chǎn)的SYD-0655型乳化瀝青貯存穩(wěn)定性試驗(yàn)儀進(jìn)行測定。


1.2試驗(yàn)方法


1.2.1乳化瀝青的制備


按照一定配比配制皂液,調(diào)節(jié)到適當(dāng)?shù)膒H值并加熱到一定的溫度,然后將皂液和加熱熔融的瀝青一起經(jīng)過膠體磨,即可制得乳化瀝青。


1.2.2界面張力的測試


配置瀝青甲苯模擬油,改變皂液的配比和pH值等,用TX-500型全量程界面張力儀在50℃恒溫條件下用旋轉(zhuǎn)滴法測定皂液與瀝青甲苯模擬油的界面張力。


1.2.3乳化瀝青貯存穩(wěn)定性的測試


將乳化瀝青注入250 mL的乳化瀝青貯存穩(wěn)定性試驗(yàn)儀中,在25℃下貯存5 d,分別從上部和下部取樣測其蒸發(fā)殘留物含量。以上部和下部所得蒸發(fā)殘留物含量的差值表示乳化瀝青的貯存穩(wěn)定性,差值越小穩(wěn)定性越好,否則越差。


2油水界面張力和穩(wěn)定性的影響因素


2.1乳化劑


瀝青分散到水中要克服較大的界面張力,瀝青分散成小的顆粒時其表面積顯著增加,產(chǎn)生的瀝青乳液具有較高的能量狀態(tài),也不穩(wěn)定,因此在生產(chǎn)乳化瀝青時必須加入乳化劑來降低油水界面張力。選用高鐵專用陰離子乳化劑SD-2,配置不同乳化劑質(zhì)量分?jǐn)?shù)的皂液,測定皂液與瀝青甲苯模擬油的界面張力,并分別制備乳化瀝青測定其貯存穩(wěn)定性,考察乳化劑用量對油水界面張力和乳化瀝青貯存穩(wěn)定性的影響,結(jié)果見圖1。


由圖1可以看出:乳化劑用量對體系的界面張力和乳化瀝青的貯存穩(wěn)定性影響明顯;體系界面張力和乳化瀝青貯存穩(wěn)定性隨著乳化劑用量的變化趨勢相同,兩者呈現(xiàn)出較好的相關(guān)性,說明體系的油水界面張力是影響乳化瀝青貯存穩(wěn)定性的主要原因之一。


當(dāng)乳化劑的用量較少時,乳化劑不能使油水界面張力充分降低,瀝青和水幾乎是直接接觸的,乳化效果不好,所以穩(wěn)定性差。隨著乳化劑用量的增加,油水界面張力開始趨于穩(wěn)定,此時瀝青乳液逐漸趨向于穩(wěn)定狀態(tài),乳化劑分子的親水和親油基團(tuán)分別和水、瀝青結(jié)合。再增加乳化劑的用量,瀝青乳液穩(wěn)定性的變化不大,說明瀝青乳液中乳化劑的含量已經(jīng)達(dá)到臨界值。從圖1可以看出乳化劑SD-2的質(zhì)量分?jǐn)?shù)為4%時才能在乳化瀝青中達(dá)到臨界值。

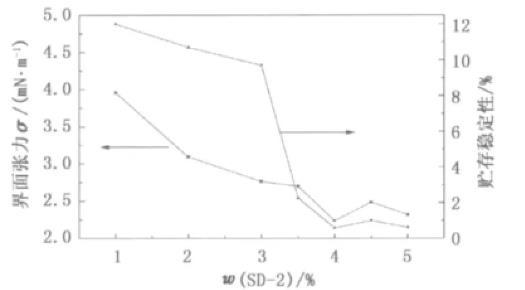

圖1乳化劑用量對界面張力和貯存穩(wěn)定性界面張力的影響


2.2皂液pH值


陰離子乳化劑SD-2為烷基芳基磺酸鹽型表面活性劑,活性組分為芳基磺酸根離子,pH值影響陰離子基團(tuán)的電離程度,進(jìn)而影響乳化劑的乳化效果。選用濃鹽酸和NaOH調(diào)節(jié)質(zhì)量分?jǐn)?shù)4.0%SD-E皂液體系的pH值,測定不同pH值的皂液體系與瀝青甲苯模擬油的界面張力和使用不同pH值的皂液制備的乳化瀝青的貯存穩(wěn)定性,結(jié)果見圖2。

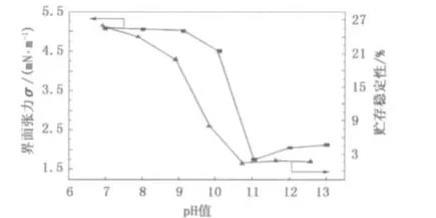

圖2皂液pH值對界面張力和貯存穩(wěn)定性界面張力的影響


由圖2看出:pH值對油水界面張力和乳化瀝青的貯存穩(wěn)定性均有較大的影響,二者呈現(xiàn)出較好的相關(guān)性,即隨著皂液pH值的增加油水界面張力減小,乳化瀝青的貯存穩(wěn)定性變好,并在pH=11處出現(xiàn)極值點(diǎn)。這說明皂液pH值對乳化瀝青貯存穩(wěn)定性的影響是通過其對界面張力的影響來實(shí)現(xiàn)的。當(dāng)pH值較低時,皂液中的H+濃度較大,抑制了烷基芳基磺酸鹽的電離,界面上吸附的活性基團(tuán)較少,使得界面張力較大。隨著pH值的增加,皂液中OH-濃度增加,促進(jìn)了烷基芳基磺酸鹽的電離,在pH=11時,界面上吸附的負(fù)電基團(tuán)達(dá)到飽和,界面張力減小到極小值,同時OH-與瀝青中的酸性物質(zhì)(HB)生成有機(jī)皂,有機(jī)皂與乳化劑中的烷基芳基磺酸基發(fā)生協(xié)同效應(yīng),使得界面張力值下降,乳化瀝青的貯存穩(wěn)定性變好。


總體來說,從皂液酸堿度來看,堿性條件更利于乳化瀝青的貯存穩(wěn)定性,與模擬油試驗(yàn)結(jié)果一致。


2.3締合型增稠劑


研究表明,在乳化瀝青中加入締合型增稠劑T,能夠使得使用這種乳化瀝青制備的CA砂漿具有良好的施工和易性,能夠有效降低CA砂漿的分離度,避免CA砂漿泌水、分層等不利病害的發(fā)生。締合型增稠劑T是制備高性能CA砂漿用乳化瀝青不可或缺的一種助劑。


在乳化劑SD-2的質(zhì)量分?jǐn)?shù)為4.0%、pH值為11時,考察締合型增稠劑T用量對油水界面張力和乳化瀝青貯存穩(wěn)定性的影響,結(jié)果見圖3。

圖3締合型增稠劑T對油水界面張力和貯存穩(wěn)定性的影響


由圖3看出:隨著締合型增稠劑T用量的增加,油水界面張力先增加后減小,乳化瀝青貯存穩(wěn)定性先變差后變好,兩者的變化趨勢一致,并且均在締合型增稠劑T質(zhì)量分?jǐn)?shù)為0.5%時出現(xiàn)極值點(diǎn),此時油水界面張力最大,乳化瀝青的貯存穩(wěn)定性最差。


締合型增稠劑T的作用機(jī)制主要得益于其特殊的“親油—親水—親油”形式的三嵌段聚合物結(jié)構(gòu),鏈端為親油基團(tuán)(通常為脂肪烴基),中間為水溶性的親水鏈段(通常為較高分子量的聚乙二醇)。這種特殊的結(jié)構(gòu)使得親油基在不同的瀝青顆粒表面發(fā)生吸附,這就與乳化劑中的活性成分產(chǎn)生競爭吸附。在一定的質(zhì)量分?jǐn)?shù)范圍內(nèi),隨著增稠劑質(zhì)量分?jǐn)?shù)的增大,增稠劑分子在瀝青微粒表面的吸附量逐漸增多,乳化劑活性成分在瀝青微粒表面的吸附量減少,使得界面張力值增大,在締合型增稠劑T質(zhì)量分?jǐn)?shù)為0.5%時達(dá)到極大值。當(dāng)增稠劑用量逐漸增大時,親油基會締合成膠束,使得增稠劑分子在瀝青微粒表面的吸附量逐漸減少,乳化劑分子重新吸附在瀝青微粒表面,界面張力值降低。當(dāng)增稠劑質(zhì)量分?jǐn)?shù)增大到一定值時,親油基之間的締合作用和在瀝青顆粒表面的吸附作用達(dá)到平衡,界面張力也趨于穩(wěn)定。


2.4羧甲基纖維素鈉


羧甲基纖維素鈉(CMC)是一種性能優(yōu)良的增稠劑,可以將其添加到CA砂漿用陰離子乳化瀝青中作為穩(wěn)定劑與締合型增稠劑T復(fù)配使用。


在乳化劑SD-2質(zhì)量分?jǐn)?shù)為4.0%、締合型增稠劑T質(zhì)量分?jǐn)?shù)為0.6%、pH值為11時,考察羧甲基纖維素鈉對油水界面張力和乳化瀝青貯存穩(wěn)定性的影響,結(jié)果如圖4所示。

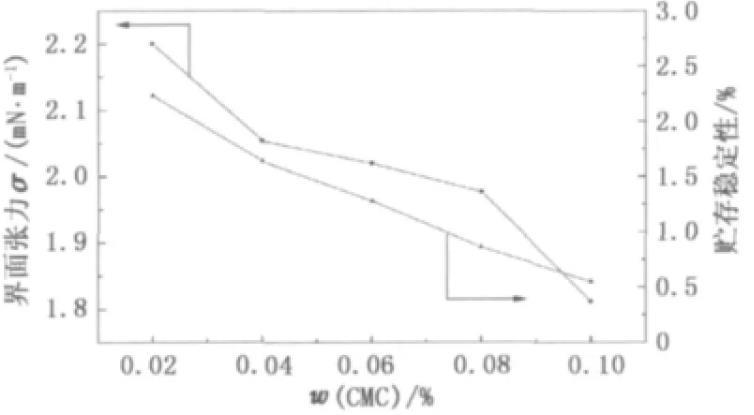

圖4羧甲基纖維素鈉對油水界面張力和貯存穩(wěn)定性的影響


由圖4看出:隨著羧甲基纖維素鈉質(zhì)量分?jǐn)?shù)的增大,界面張力值逐漸減小,乳化瀝青穩(wěn)定性逐漸變好,兩者呈現(xiàn)出較好的相關(guān)性。


從分子結(jié)構(gòu)上來看,羧甲基纖維鈉也屬于表面活性劑的范疇,具有一定的乳化能力。因此,羧甲基纖維素鈉與乳化劑SD-2具有較好的協(xié)同效應(yīng),在較低的質(zhì)量分?jǐn)?shù)時就能夠顯著降低界面張力值,改善乳液的貯存穩(wěn)定性。


2.5正交試驗(yàn)


乳化劑SD-2,締合型增稠劑T和羧甲基纖維鈉等是CA砂漿陰離子乳化瀝青中最關(guān)鍵的3種組分,對乳化瀝青的性能起著決定性的影響。為了比較對油水界面張力和乳化瀝青貯存穩(wěn)定性的影響,采用L9(34)正交試驗(yàn)的方法進(jìn)行優(yōu)化設(shè)計,因素水平見表1。

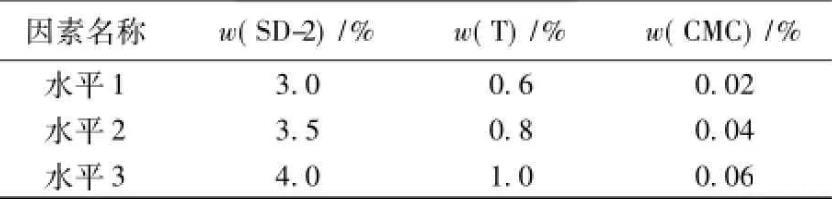

表1正交試驗(yàn)因素與水平


根據(jù)正交試驗(yàn)表,配制不同配合比的皂液,調(diào)節(jié)pH值為11,制備乳化瀝青測定其貯存穩(wěn)定性,并測定不同配合比的皂液與瀝青甲苯模擬油的界面張力,結(jié)果見表2。對試驗(yàn)結(jié)果進(jìn)行對比分析和極差分析,結(jié)果見表3。

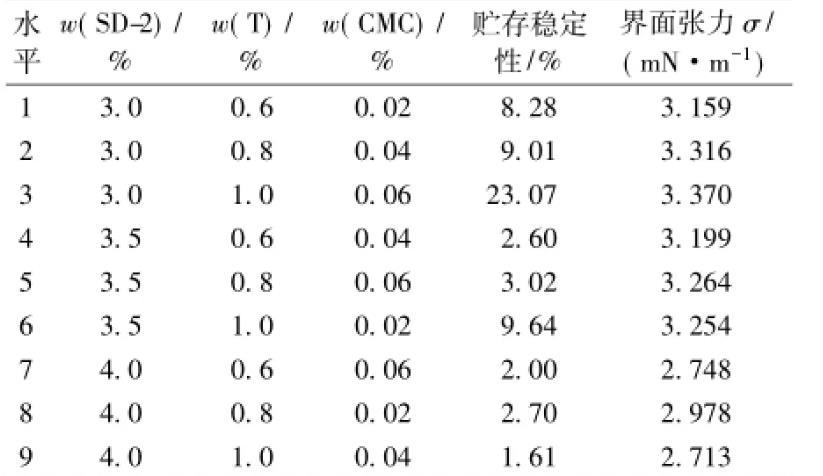

表2正交試驗(yàn)結(jié)果

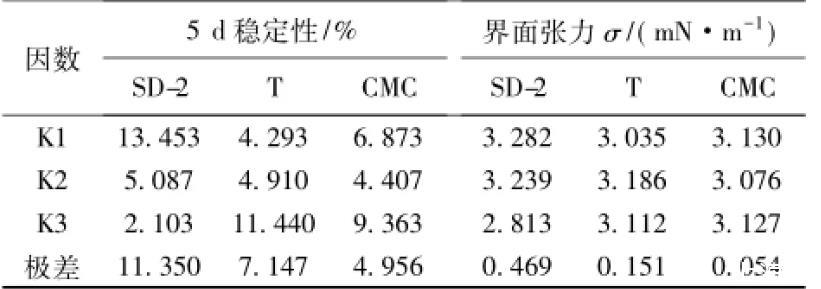

表3正交試驗(yàn)結(jié)果對比分析和極差分析


由正交試驗(yàn)分析結(jié)果可知,乳化劑SD-2、締合型增稠劑T和羧甲基纖維素鈉等對油水界面張力和乳化瀝青的貯存穩(wěn)定性的影響規(guī)律一致,兩者仍然能夠呈現(xiàn)出較好的相關(guān)性。由極差分析可知,影響界面張力和貯存穩(wěn)定性的因素由大到小順序?yàn)槿榛瘎㏒D-2、締合型增稠劑T、羧甲基纖維素鈉。


結(jié)論


(1)油水界面張力和乳化瀝青的貯存穩(wěn)定性呈現(xiàn)出較好的相關(guān)性,油水界面張力是影響乳化瀝青貯存穩(wěn)定性的主要原因之一。


(2)隨著乳化劑和羧甲基纖維鈉用量的增加,油水界面張力降低,貯存穩(wěn)定性變好;隨著皂液pH值的升高,界面張力和貯存穩(wěn)定性分別呈現(xiàn)出變小和變好的趨勢,在pH=11時,界面張力值最小,貯存穩(wěn)定性最好;隨著締合型增稠劑T用量的增加,油水界面張力先增加后減小,貯存穩(wěn)定性先變差后變好,兩者最后都趨于穩(wěn)定。


(3)乳化劑、締合型增稠劑T和羧甲基纖維素鈉對油水界面張力和乳化瀝青貯存穩(wěn)定性的影響由大到小順序?yàn)槿榛瘎?、締合型增稠劑T、羧甲基纖維素納,乳化劑是影響油水界面張力和乳化瀝青貯存穩(wěn)定性的最主要的因素。


人妻熟妇精品免费观看| 国产人妻鲁鲁一区二区| 欧美精品在线观看| 亚洲av中文无码乱人伦在线视色| 色狠狠av老熟女| 中文字幕少妇人妻视频| 国产二级一片内射视频插放| 中文字幕人成无码免费视频| 二区中文字幕在线观看| 亚洲香蕉视频天天爽| 日本护士xxxx视频| 黑巨人与欧美精品一区| 亚洲国产欧美在线观看| 中文字幕乱码免费在线视频| 东北妇女xx做爰视频| 精品在线观看视频二区| 国产一区日韩二区欧美三区| 欧乱色国产精品兔费视频| 亚洲av无码专区在线电影| аⅴ资源中文在线天堂| 亚洲综合中文字幕有码| 久久人妻av一区二区软件| 无码专区一va亚洲v专区在线| 久久青青草原精品国产| 影视先锋av资源噜噜| 野外做受三级视频| 久久精品国产亚洲av忘忧草18| 熟妇人妻久久中文字幕| 8av国产精品爽爽ⅴa在线观看| 潮喷无码正在播放| 久久精品国产亚洲av日韩| 日韩中文字幕在线一区二区三区| 亚洲人成色77777在线观看| 久久一区二区三区高清| 任你操在线视频免费观看| 又色又爽又黄18禁美女裸身无遮挡| 男男女女爽爽爽免费视频| 久久久婷婷五月亚洲97号色| 国产亚洲av片在线观看18女人| 亚洲一区二区三区av天堂| 日本欧美一区二区免费视频|
