合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 降低滌棉面料環(huán)保型低溫精練劑表面張力的方法與技術(shù)方案
> Delta-8使用新方法測試CMC,而不是表面張力測試法——方法
> 產(chǎn)低溫β-甘露聚糖酶的菌株O5提升低溫油藏壓裂液的破膠性能——結(jié)果與討論、結(jié)論
> 常見多元醇(乙二醇、甘油、季戊四醇、山梨醇等)在化妝品中的作用
> 油乳劑疫苗黏度與穩(wěn)定性影響因素
> St與MMA在無皂乳液聚合過程中的動(dòng)態(tài)表面張力變化——結(jié)果與討論、結(jié)論
> SF作為天然表面活性劑制造納米器件,大大改善疏水表面的水潤濕性
> 懸浮床加氫工藝條件下界面張力、油品黏度模擬近似計(jì)算(一)
> 不同溫度下手性離子液體及二元混合物的密度和表面張力(下)
> 雙內(nèi)凹結(jié)構(gòu)表面可實(shí)現(xiàn)對低表面張力液體的穩(wěn)固超排斥
推薦新聞Info
-
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應(yīng)條件及表面張力測定(三)
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應(yīng)條件及表面張力測定(二)
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應(yīng)條件及表面張力測定(一)
> 座滴法測量玻璃熔體表面張力準(zhǔn)確性及影響因素
> 座滴法測量玻璃熔體表面張力裝置、步驟
> 液體表面張力受力分析圖:原理、數(shù)學(xué)模型、應(yīng)用與實(shí)例
> 各向異性表面張力條件下定向凝固共晶生長形態(tài)穩(wěn)定性(下)
> 各向異性表面張力條件下定向凝固共晶生長形態(tài)穩(wěn)定性(上)
> NaOL、HZ組合捕收劑對鋰輝石礦物浮選效果、表面張力影響(三)
> NaOL、HZ組合捕收劑對鋰輝石礦物浮選效果、表面張力影響(二)
基于微納米二氧化硅粒子薄膜制備超疏水滌綸織物
來源:江蘇工程職業(yè)技術(shù)學(xué)院 瀏覽 741 次 發(fā)布時(shí)間:2024-07-22
疏水材料表面基于人們受荷葉效應(yīng)的啟發(fā),制備出表面具有一定粗糙結(jié)構(gòu)和具有低表面能的界面,水滴很難在其表面鋪展或潤濕,在紡織品、汽車內(nèi)飾、建筑等領(lǐng)域具有廣泛應(yīng)用前景。滌綸(PET)纖維具有一系列優(yōu)良性能,如斷裂強(qiáng)力高、彈性好、耐熱性好,具有良好的洗可穿性和很好的抗化學(xué)品性能,滌綸各項(xiàng)優(yōu)異性能使它成為合成纖維中發(fā)展最快、應(yīng)用最廣的品種之一。但是其容易被水潤濕,易沾污導(dǎo)致其難以打理,清洗時(shí)耗水量大,洗滌劑對環(huán)境有一定污染。因此,對滌綸織物進(jìn)行疏水整理成為解決上述問題的關(guān)鍵。
超疏水材料的制備和性能研究已成為化學(xué)、材料領(lǐng)域的研究熱點(diǎn)。具有防污、自清潔、透氣功能的超疏水滌綸在運(yùn)動(dòng)裝、作戰(zhàn)服、羽絨服、醫(yī)用防護(hù)服等方面前景廣闊。超疏水滌綸織物的制備多采用軋烘焙的方法,其中焙烘溫度在140-200℃。整理后的織物受到高溫?fù)p傷且表面附著整理助劑使其固有性能降低,所以如何降低超疏水織物的整理溫度,且整理后織物本身的性能不會(huì)大幅度下降成為這類研究的瓶頸問題。此外,上述整理方式不能在滌綸織物界面上對整理助劑進(jìn)行分子水平上的設(shè)計(jì)和調(diào)控。
一種具有疏水性有序納米結(jié)構(gòu)滌綸織物的方法,具體包括:
(1)首先合成二氧化硅大分子引發(fā)劑:
將一定摩爾比的二氧化硅,三乙胺,2-溴異丁酰溴,二甲氨基吡啶加入到三口燒瓶中,以丙酮為溶劑,在室溫的條件下反應(yīng)24h;然后將產(chǎn)物離心,用無水乙醇洗滌離心,最后將產(chǎn)物50℃真空烘干得到二氧化硅大分子引發(fā)劑;
(2)通過表面引發(fā)原子轉(zhuǎn)移自由基聚合的方法制備微米級(jí)和納米級(jí)含氟丙烯酸酯修飾的二氧化硅粒子:
將一定量的二氧化硅大分子引發(fā)劑、Me6TREN、含氟丙烯酸酯加入到三口燒瓶中,以N,N-二甲基甲酰胺為溶劑,冰浴下通氮?dú)獬ト軇┖蜔恐械难?,加入氯化亞銅,抽真空通氮?dú)?次后,一定溫度下反應(yīng)一定時(shí)間,反應(yīng)結(jié)束后離心,用無水乙醇、純水洗滌,最后將產(chǎn)物透析除去雜質(zhì)烘干保存;

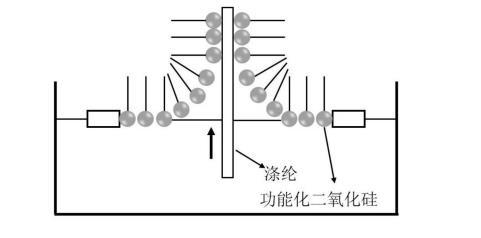

(3)配制濃度為0.01-1mg/mL的功能化微米或納米粒子非水鋪展溶液,然后將其鋪展到高純水亞相上的LB(Langmuir-Blodgett)膜拉膜機(jī)水面上,待溶劑自然揮發(fā)30min后,在LB拉膜機(jī)上滑障以1-10mm/min的速度進(jìn)行壓縮,得到該樣品的表面壓-分子面積(Π-A)曲線,用Wihelmy膜天平測量壓縮過程中膜的表面壓,得到功能化微米或納米二氧化硅粒子薄膜;根據(jù)Π-A曲線選擇合適的轉(zhuǎn)移表面壓,保持恒定的壓力用垂直提拉法或水平提拉法利用LB技術(shù),通過拉膜機(jī)進(jìn)行拉膜,將微納米二氧化硅粒子薄膜轉(zhuǎn)移至經(jīng)過處理的滌綸織物表面,得到不同層數(shù)的功能化有序微納二氧化硅粒子修飾的滌綸織物L(fēng)B膜,提拉速度為1-10mm/min,整個(gè)過程中體系溫度控制在室溫。
小結(jié):
將功能化微納二氧化硅粒子溶液鋪展于超純水界面上,利用Langmuir技術(shù)制備二維有序排布的微納二氧化硅粒子,其厚度均勻可控。通過控制粒子的粒徑使得薄膜表面顆粒尺寸方便可調(diào),易于控制。將微納粒子鋪展于水面,可以節(jié)約原料。此方法具有簡單易行,轉(zhuǎn)移效率高,微納粒子尺寸和厚度可控調(diào)控的特點(diǎn)。
另外以滌綸織物為基底,將功能化微納二氧化硅粒子通過LB的方法對織物進(jìn)行處理,轉(zhuǎn)移效率高,制備條件溫和,對織物沒有損傷。對滌綸織物進(jìn)行處理后,其表面的粗糙度提高,表面能降低,因而使得織物達(dá)到疏水的效果。
