国产一区内射最近更新_99香蕉国产精品偷在线观看_国产六月婷婷爱在线观看_国产午夜大地久久_无码内射中文字幕岛国片

芬蘭Kibron專注表面張力儀測量技術(shù),快速精準(zhǔn)測量動(dòng)靜態(tài)表面張力

熱線:021-66110810,56056830,66110819,66110690,13564362870 Email: info@vizai.cn

合作客戶/


拜耳公司

同濟(jì)大學(xué)

同濟(jì)大學(xué)


聯(lián)合大學(xué)

寶潔公司

美國保潔

強(qiáng)生=

美國強(qiáng)生

瑞士羅氏

瑞士羅氏

當(dāng)前位置首頁 > 新聞中心

LB法組裝Silicalite-1型分子篩晶粒層,制備出高度b-軸取向的ZSM-5分子篩膜

來源:石油學(xué)報(bào)(石油加工) 瀏覽 971 次 發(fā)布時(shí)間:2024-07-23

Langmuir-Blodgett(LB)技術(shù)是最早的分子組裝技術(shù)之一[22-23],可以實(shí)現(xiàn)大面積有序分子組裝,因此具有工業(yè)應(yīng)用價(jià)值[22-24]。本課題組利用LB技術(shù),在不銹鋼、單晶硅、鉑電極等多種致密載體表面成功實(shí)現(xiàn)了分子篩納米晶粒的高密度有序組裝,并采用合成液預(yù)晶化法和低濃度TPAOH法合成了薄且致密取向的分子篩膜[25-28],電化學(xué)方法證實(shí)制備的MFI型分子篩膜致密且無缺陷。因此,探索利用LB技術(shù)在多孔載體表面實(shí)現(xiàn)分子篩晶粒高密度有序組裝,以及制備致密取向分子篩膜并用于氣體分離性能研究,是擴(kuò)大LB技術(shù)制備特殊功能分子篩膜亟待解決的關(guān)鍵問題。


筆者首先采用LB技術(shù)在多孔α-Al2O3載體上制備出連續(xù)致密的高度b-軸取向Silicalite-1分子篩晶種層,再采用二次生長法,使用dimer-TPABr為結(jié)構(gòu)導(dǎo)向劑制備出高度b-軸取向的ZSM-5分子篩膜。


LB法組裝Silicalite-1型分子篩晶粒層


取少量干燥后的Silicalite-1分子篩晶粒加入仲丁醇中,配制0.5%(質(zhì)量分?jǐn)?shù))的仲丁醇-Silicalite-1晶種懸濁液,在25℃下攪拌改性,再使用LB法組裝Silicalite-1分子篩晶粒層。采用LB法組裝Silicalite-1晶粒層的過程,主要分為3步:(1)使用微量注射器將0.5%的仲丁醇-晶種懸濁液緩慢滴加至LB拉膜機(jī)的水相表面,使分子篩晶種在水層上均勻鋪展開;(2)待仲丁醇完全揮發(fā)后,設(shè)定滑杖速率及合適的成膜壓力,使晶種排列致密;(3)設(shè)定提拉速率,將晶種層轉(zhuǎn)移至載體表面,即得到單層Silicalite-1分子篩晶粒層。


ZSM-5分子篩膜的制備


按n(TEOS)∶n(dimer-TPABr)∶n(α-Al2O3)∶n(KOH)∶n(H2O)=20∶15∶1∶50∶19000的配比配制ZSM-5分子篩膜二次生長液。操作步驟為:將dimer-TPABr、KOH、AIP依次加入水中,25℃下攪拌均勻,將溶液緩慢滴至TEOS中,于25℃下繼續(xù)攪拌12 h得到二次生長液,將配制好的生長液轉(zhuǎn)入放置了覆有晶種層的多孔α-Al2O3載體的不銹鋼反應(yīng)釜中,在175℃下水熱晶化生長48 h后取出,經(jīng)去離子水和0.1 mol/L氨水洗滌,干燥后得到ZSM-5分子篩膜。


LB法組裝的取向Silcalite-1分子篩晶種層

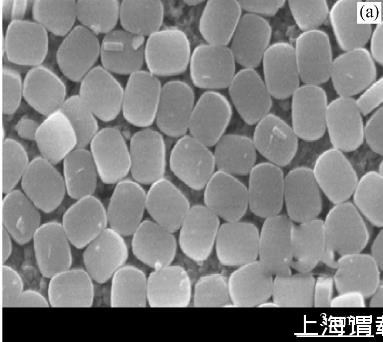

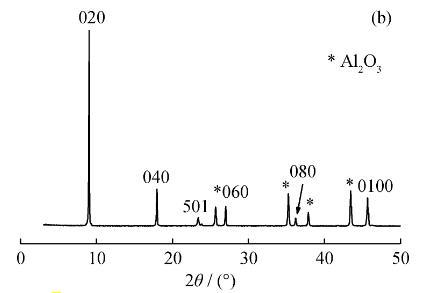

獲得高度b-軸取向的晶種層,是采用二次生長法制備b-軸取向的ZSM-5分子篩膜的關(guān)鍵。圖1為以LB法在α-Al2O3載體表面組裝的Silicalite-1型分子篩晶種層SEM照片和其XRD譜。由圖1(a)可見,合成的Silicalite-1分子篩晶粒呈苯環(huán)狀,粒徑分布均勻,大小約為1μm,且表面幾乎沒有孿晶生成。使用LB技術(shù)在α-Al2O3載體上組裝的單層Silicalite-1晶種層,連續(xù)致密。由圖1(b)可知,在5°~50°衍射范圍,除去α-Al2O3載體的特征峰,在9.02°(020)、17.94°(040)、26.98(060)、36.22°(080)和45.68°(0100)處均出現(xiàn)了高強(qiáng)度b-軸取向(0k0)晶面特征衍射峰,計(jì)算得到的晶體優(yōu)先取向值KCPO(0k0)=0.93。因此,采用LB法制備的Silicalite-1晶粒層高度致密且呈b-軸取向。

圖1以LB法在α-Al2O3載體表面組裝的Silicalite-1型分子篩晶種層SEM照片和其XRD譜


結(jié)論


利用LB技術(shù),首先在多孔α-Al2O3載體上制備了高度b-軸取向且致密的Silicalite-1分子篩晶粒層,再使用dimer-TPABr作為二次生長模板劑,提高Silicalite-1分子篩晶粒沿b-軸方向的生長速率,制備得到高度b-軸取向的ZSM-5分子篩膜。單組分氣體實(shí)驗(yàn)結(jié)果顯示合成的高度b-軸取向的ZSM-5分子篩膜連續(xù)致密無缺陷。


久久久亚洲精品一区二区三区浴池 | 国产精品99久久久久久宅男| 国内精品无码一区二区三区 | 成人国产在线永久免费| 国产精品无码免费播放| 天天狠天天透天干天天怕∴| 亚洲中文字幕无码卡通动漫野外 | 国产在线播放精品视频| 四虎影视在线影院在线观看免费视频| av人摸人人人澡人人超碰手机版| 亚洲 国产 韩国 欧美 在线| 亚洲爆乳aaa无码专区| 亚洲av无码兔费综合| 亚洲美女高清aⅴ视频免费| 色噜噜狠狠狠狠色综合久一| 经典国产乱子伦精品视频| 色欲色av免费观看| 亚洲精品天堂成人片av在线播放| 玩弄放荡人妻少妇系列视频| 四虎影成人精品a片| 国产免费午夜福利在线播放11| 亚洲国产精品无码av| 亚洲国产无套无码av电影| 可以免费看草逼的网站| 欧美饥渴熟妇高潮喷水水| 四虎影视在线影院在线观看免费视频| 国产成人手机高清在线观看网站| 男女做爰真人视频直播| 欧美xxxx色视频在线观看| 免费毛片在线看片免费丝瓜视频 | 中文幕无线码中文字夫妻| 日韩乱码人妻无码中文字幕| 四虎影视在线影院在线观看| 人禽伦免费交视频播放| 日韩一区中文字幕精品| 国产精品国产三级国av在线观看| 国产精品自拍自在自线| 国产成人精品视频网站| 大学生久久香蕉国产线看观看| 8ⅹ8x擦拨擦拨成人免费视频| 让少妇高潮无乱码高清在线观看|
