合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> St與MMA在無(wú)皂乳液聚合過(guò)程中的動(dòng)態(tài)表面張力變化——結(jié)果與討論、結(jié)論
> 新型添加劑濃度對(duì)水合物溶液的表面張力的影響
> 軸對(duì)稱懸滴法表面張力實(shí)驗(yàn)系統(tǒng)研制及二甲基亞砜/甲醇混合物表面張力實(shí)驗(yàn)研究
> 如何清理水中的油污?
> 改性環(huán)氧樹脂乳液型碳纖維上漿劑制備、表面張力、黏度等性能測(cè)試(一)
> 煙道氣?稠油系統(tǒng)表面張力變化規(guī)律研究
> 應(yīng)用熒光顯微鏡研究了蛋白質(zhì)在氣-水界面的組裝——摘要、介紹
> 陶瓷墨水的組成、制備及性能特點(diǎn)
> 晶體-細(xì)胞相互作用的蛋白質(zhì)組學(xué):腎結(jié)石研究的模型
> 鋰電池隔膜粘接劑組合物稀釋液表面張力測(cè)試及影響
推薦新聞Info
-
> 基于表/界面張力儀研究不同材料在滲吸驅(qū)油中的應(yīng)用
> 農(nóng)藥殘留超標(biāo)檢測(cè),會(huì)用到表面張力儀嗎
> 納米級(jí)復(fù)合降凝劑的作用機(jī)制、對(duì)含蠟原油表面張力的影響
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應(yīng)條件及表面張力測(cè)定(三)
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應(yīng)條件及表面張力測(cè)定(二)
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應(yīng)條件及表面張力測(cè)定(一)
> 座滴法測(cè)量玻璃熔體表面張力準(zhǔn)確性及影響因素
> 座滴法測(cè)量玻璃熔體表面張力裝置、步驟
> 液體表面張力受力分析圖:原理、數(shù)學(xué)模型、應(yīng)用與實(shí)例
> 各向異性表面張力條件下定向凝固共晶生長(zhǎng)形態(tài)穩(wěn)定性(下)
硬脂酸鈉、油酸鈉、亞油酸鈉對(duì)Ca2+活化石英浮選差異性、表面張力的影響
來(lái)源:礦產(chǎn)綜合利用 瀏覽 1120 次 發(fā)布時(shí)間:2024-09-18
作為地殼中含量最為豐富的礦物之一,石英也是許多礦物浮選體系中典型的脈石礦物,例如綠柱石、紅柱石、閃鋅礦、磷灰石,藍(lán)晶石以及其他礦物浮選體系。雖然石英是天然親水性礦物不能被陰離子捕收劑浮選,但浮選體系中存在多價(jià)金屬離子時(shí),由于多價(jià)金屬離子的活化作用,石英可以與陰離子捕收劑發(fā)生吸附作用而具有可浮性。以油酸鈉作為捕收劑,堿性pH值(pH值>10)Ca2+和Mg2+均對(duì)石英具有活化作用。研究表明,多價(jià)金屬離子能夠活化石英的原因在于,在特定的pH值范圍金屬離子水解后在礦物表面生成金屬離子羥基絡(luò)合物,該絡(luò)合物能夠與油酸鈉等陰離子捕收劑發(fā)生吸附反應(yīng)而使礦物表面變得疏水而具有可浮性。雖然,以油酸鈉作為捕收劑浮選金屬離子活化石英的研究較多。但在工業(yè)上以純的油酸鈉浮選是不經(jīng)濟(jì)的,來(lái)自于植物油的混合脂肪酸是工業(yè)上常用的捕收劑。植物油的混合脂肪酸通常包括棕櫚酸、硬脂酸、油酸、亞油酸,亞麻酸等,其中硬脂酸,油酸和亞油酸占比較大,但對(duì)亞油酸鈉和硬脂酸鈉的研究相對(duì)較少。
本研究以硬脂酸鈉、油酸鈉、亞油酸鈉為捕收劑,研究不同飽和度脂肪酸鈉對(duì)Ca2+活化石英的浮選差異性。并通過(guò)理論研究,對(duì)三種脂肪酸鈉產(chǎn)生浮選差異性的機(jī)理進(jìn)行了探討。
1.實(shí)驗(yàn)
1.1礦樣
石英純礦物采購(gòu)至長(zhǎng)沙礦石粉廠,純度大于98%,XRD分析見圖1

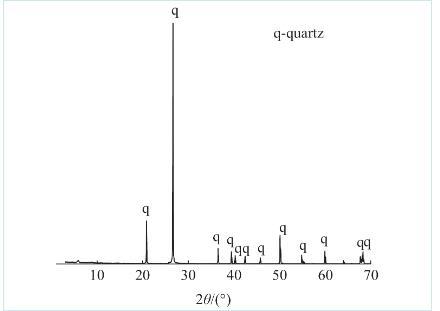

圖1石英XRD
1.2實(shí)驗(yàn)試劑與儀器
試劑:硬脂酸(99%)、油酸(99%)、亞油酸(99%),實(shí)驗(yàn)用NaOH和HCl為分析純,KBr為光譜純,EDTA分析純,實(shí)驗(yàn)用水為高純?nèi)ルx子水(18MΩ)。實(shí)驗(yàn)用脂肪酸鈉為以上三種脂肪酸分別與氫氧化鈉反應(yīng)所得。
儀器:XFD 40 ml單礦物浮選機(jī),IRTracer-100紅外光譜儀,Metrohm905 Titrando電位滴定儀,Brookhaven ZetaPlus電位滴定儀,芬蘭Kibron公司表面張力儀,X'Pert Pro X射線衍射儀,電子天平。
1.3表面張力測(cè)試步驟
應(yīng)用鉑片法對(duì)溶液表面張力進(jìn)行測(cè)試,測(cè)試前使用乙醇和去離子水對(duì)測(cè)試玻璃皿進(jìn)行清洗,直至測(cè)定去離子水表面張力為72±0.2 mN/m。通過(guò)NaOH調(diào)節(jié)38 mL CaCl2溶液pH值,2 mL 4×10-3 mol/L脂肪酸鈉溶液被添加到CaCl2溶液并攪拌2 min,測(cè)量并記錄pH值,然后測(cè)量溶液表面張力。
2.表面張力測(cè)試結(jié)果
通過(guò)表面張力儀對(duì)與Ca2+反應(yīng)前后,三種脂肪酸鈉溶液表面張力進(jìn)行了測(cè)試,實(shí)驗(yàn)結(jié)果見圖2。

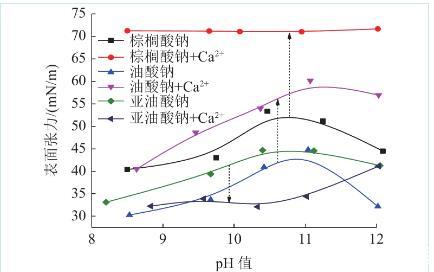

圖2 2×10-4 mol/L脂肪酸鈉與5.5×10-4 mol/L Ca2+反應(yīng)前后溶液表面張力
脂肪酸鈉可以與Ca2+反應(yīng)生成沒(méi)有表面活性的脂肪酸鈣沉淀。因此,當(dāng)脂肪酸鈉與Ca2+反應(yīng)后,溶液表面張力將發(fā)生變化。由圖2可知,硬脂酸鈉和油酸鈉與Ca2+反應(yīng)后溶液表面張力明顯升高,但亞油酸鈉與Ca2+反應(yīng)后,溶液表面張力在所測(cè)試的pH值范圍內(nèi)卻降低。亞油酸鈉與Ca2+反應(yīng)后溶液表面張力降低的原因,推測(cè)是由于亞油酸分子中含有兩個(gè)雙鍵,分子不對(duì)稱性較高,使得其在溶液中的溶解度較大,對(duì)新生成的亞油酸Ca2+產(chǎn)生了增溶作用,進(jìn)而使得氣水界面表面活性物質(zhì)的靜電斥力下降和吸附濃度的提高。由于溶液表面張力與溶液的起泡能力具有一定的一致性,因此雖然油酸鈉和亞油酸鈉與Ca2+具有相似的反應(yīng)活性,但油酸鈉與Ca2+反應(yīng)后較高的溶液表面張力以及由此而因起的較弱的起泡能力,應(yīng)是其對(duì)Ca2+活化石英捕收能力弱于亞油酸鈉的原因。
3.結(jié)論
(1)游離Ca2+濃度測(cè)定表明,亞油酸鈉和油酸鈉具有相似的抗硬水能力,而棕櫚酸鈉的抗硬水能力較弱。表面張力測(cè)試表明,三種脂肪酸鈉與Ca2+反應(yīng)后的溶液的表面張力次序?yàn)閬営退徕c<油酸鈉<硬脂酸鈉。
(2)機(jī)理研究表明,三種脂肪酸鈉的抗硬水能力以及由此而引起的溶液表面張力和礦物表面電位變化的差異性是引起三種脂肪酸鈉浮選差異性的主要原因。
