国产一区内射最近更新_99香蕉国产精品偷在线观看_国产六月婷婷爱在线观看_国产午夜大地久久_无码内射中文字幕岛国片

芬蘭Kibron專注表面張力儀測量技術(shù),快速精準(zhǔn)測量動(dòng)靜態(tài)表面張力

熱線:021-66110810,56056830,66110819,66110690,13564362870 Email: info@vizai.cn

合作客戶/


拜耳公司

同濟(jì)大學(xué)

同濟(jì)大學(xué)


聯(lián)合大學(xué)

寶潔公司

美國保潔

強(qiáng)生=

美國強(qiáng)生

瑞士羅氏

瑞士羅氏

當(dāng)前位置首頁 > 新聞中心

DHSO、AGE、TMHC構(gòu)建陽離子有機(jī)硅表面活性劑DAT防水鎖性能(二)

來源: 鉆井液與完井液 瀏覽 637 次 發(fā)布時(shí)間:2024-10-22

2.2防水鎖劑DAH防水鎖性能


2.2.1表面張力


配制不同濃度的防水鎖劑DAH溶液,在室溫下,使用OCA-25型光學(xué)接觸角測定儀、表面張力儀進(jìn)行懸滴法測定表面張力實(shí)驗(yàn),并與常用的防水鎖劑進(jìn)行對比,結(jié)果見圖3。由圖3可知,蒸餾水的表面張力為72.35 mN/m,隨著DAH濃度增大,水相表面張力逐漸降低,當(dāng)DAH濃度達(dá)到1%時(shí),表面張力為21.28 mN/m,而1%DAT溶液、1%SDBS溶液和1%OP-10溶液的表面張力分別為29.53、31.23和35.34 mN/m;相比未復(fù)配的陽離子有機(jī)硅表面活性劑DAT,DAH降低表面張力的能力更優(yōu)異,這說明與非離子有機(jī)硅表面活性劑復(fù)配有助于提高其表面活性;與常用防水鎖劑相比,DAH液也表現(xiàn)出更好的表面活性。根據(jù)Young-Laplace方程,毛細(xì)管力與水相表面張力成正比,DAH可通過大幅降低表面張力,減小細(xì)小孔喉的毛細(xì)管力,緩解水鎖損害。

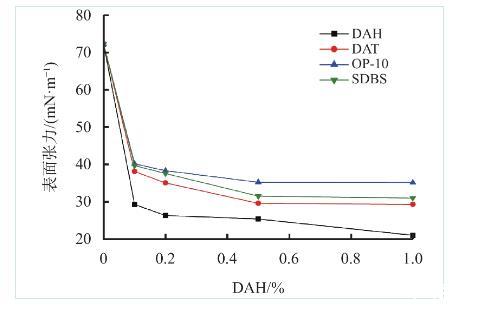

圖3 DAH與常用防水鎖劑對蒸餾水表面張力的影響


2.2.2巖心接觸角


將巖心切片,使用800號(hào)金相砂紙將巖心片充分打磨,在室溫下將巖心片放入不同濃度的防水鎖劑DAH溶液,浸泡10 h,取出后在室溫下晾干,使用OCA-25型光學(xué)接觸角測定儀測定蒸餾水在巖心片表面的接觸角,結(jié)果見圖4。

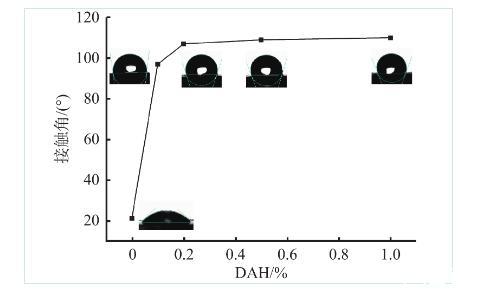

圖4 DAH處理后砂巖表面的水相接觸角


由圖4可知,未處理巖心的潤濕性為水潤濕性,蒸餾水在其表面鋪展,水相接觸角為20°,隨著DAH濃度的增大,處理后的砂巖表面接觸角逐漸增大,當(dāng)DAH濃度為1%時(shí),砂巖表面接觸角達(dá)110°,砂巖表面由親水轉(zhuǎn)變?yōu)槭杷?。上述?shí)驗(yàn)結(jié)果表明,DAH可以大幅降低水相在巖心表面的黏滯力,降低毛細(xì)管力作用,提高水相返排效率,避免水鎖損害的發(fā)生。


2.2.3巖心自吸實(shí)驗(yàn)


配制模擬地層水,加入一定量的防水鎖劑DAH,攪拌均勻得防水鎖劑溶液。選用四塊5 cm的巖心,使用聚四氟乙烯膠帶將巖心側(cè)面密封,在室溫下,將巖心懸吊于精密天平下方,隨后將裝有溶液的燒杯放置于巖心正下方的升降臺(tái)上,調(diào)節(jié)升降臺(tái)使液面剛好接觸巖心下端面,此時(shí)將天平清零,記錄天平讀數(shù)隨時(shí)間變化。圖5為防水鎖劑對巖心自吸水的影響曲線。圖6為巖心自吸率隨時(shí)間變化曲線。

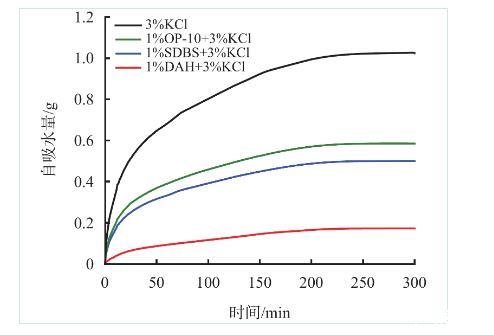

圖5巖心自吸水量與時(shí)間的關(guān)系曲線

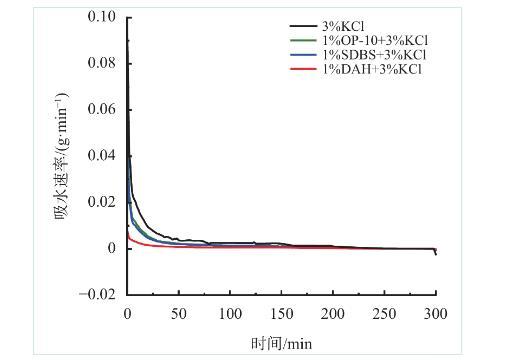

圖6巖心自吸速率隨時(shí)間的變化曲線


由圖5可以看出,水相會(huì)在毛細(xì)管力的作用下自吸入巖心,初始階段巖心的自吸水量較大,經(jīng)過200 min后達(dá)到平衡,自吸水量不再增加;加入DAH后,巖心自吸水量下降83.1%,且相較于常用防水鎖劑OP-10、SDBS效果更佳。圖6同樣表明,加入DAH后,巖心自吸水速率大幅降低,整個(gè)自吸過程中速率緩慢。上述實(shí)驗(yàn)表明,DAH可以減少因毛細(xì)管力被吸入地層的水相,從而降低水鎖損害發(fā)生的風(fēng)險(xiǎn)。


2.2.4巖心驅(qū)替實(shí)驗(yàn)


將一塊巖心截為兩塊,測量兩塊巖心干態(tài)下氣測滲透率Kg1,之后將兩塊巖心分別飽和模擬地層水和DAH溶液,使用氮?dú)庠谙嗤瑝毫ο聦蓧K巖心驅(qū)替至平衡,測量巖心氣測滲透率Kg2及殘余水飽和度,計(jì)算氣驅(qū)后滲透率與干態(tài)下滲透率比值,即為巖心滲透率恢復(fù)率。如表2所示,使用模擬地層水飽和巖心后,滲透率恢復(fù)率僅有22.88%,水鎖損害嚴(yán)重,而使用1%DAH溶液飽和巖心后,滲透率恢復(fù)率高達(dá)82.68%,水鎖損害程度大幅降低,殘余水飽和度更低,液相返排也更容易。

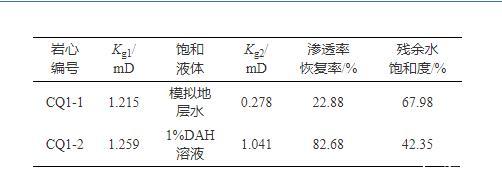

表2巖心流動(dòng)實(shí)驗(yàn)結(jié)果


2.3防水鎖劑DAH作用機(jī)理分析


2.3.1通過靜電作用吸附在巖石表面


使用Zeta sizer Nano電位儀測定不同濃度DAH溶液的Zeta電位,結(jié)果如圖7所示。

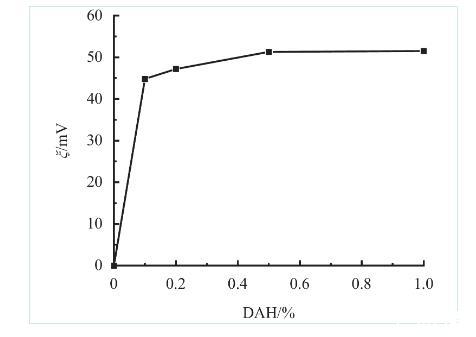

圖7不同濃度DAH溶液的Zeta電位


由圖7可知,隨著DAH濃度的增加,水溶液的Zeta電位逐漸增加,1%時(shí),Zeta電位達(dá)51.5 mV,這是因?yàn)榉浪i劑中的DAT分子具有季銨鹽結(jié)構(gòu),帶有正電荷。砂巖表面通常呈負(fù)電性,DAT分子可通過靜電作用吸附在砂巖表面。


使用X射線能譜儀測定防水鎖劑DAH處理前后砂巖表面元素含量,結(jié)果如圖8、表3所示。

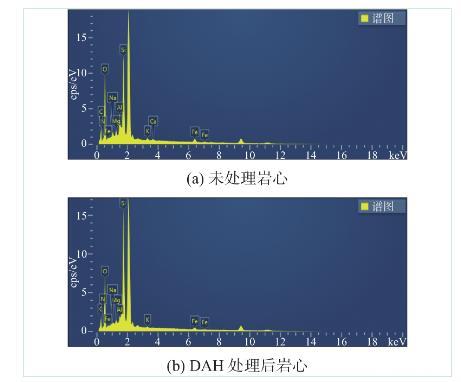

圖8 DAH處理前后巖心表面EDS能譜分析

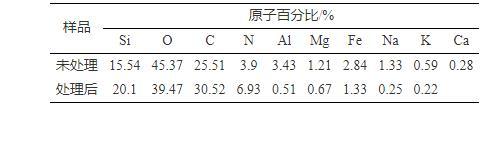

表3 DAH處理前后巖心表面元素含量分析


由圖8、表3可知,經(jīng)DAH處理后,砂巖巖心表面,Si、C、N元素含量增加,O和其他微量元素含量減少,元素含量變化表明防水鎖劑中的DAT分子已經(jīng)在巖心表面成功吸附,這也印證了前文中DAT通過靜電作用吸附于巖心表面的觀點(diǎn)。


2.3.2構(gòu)筑致密吸附膜


將打磨好的未處理巖心和防水鎖劑DAH處理后的巖心采用掃描電鏡進(jìn)行測試,結(jié)果如圖9所示。由圖9(a)可知,未處理的巖心表面較為粗糙,存在較多大顆粒與微孔隙,在親水礦物和毛細(xì)管力的綜合作用下,巖心表面呈親水性。如圖9(b)所示,DAH處理后的巖心表面更為光滑,微孔隙數(shù)目減少,這是因?yàn)榉浪i劑中的DAT分子通過靜電作用在巖心表面吸附形成薄膜。DAT分子兩端的季銨結(jié)構(gòu)可以通過靜電作用吸附在砂巖表面,中間的聚硅氧烷鏈段具有良好的柔韌性和旋轉(zhuǎn)靈活性,使得DAT分子可以在巖心表面密集覆蓋。同時(shí)聚硅氧烷鏈段的柔韌性也使其兩側(cè)的甲基可以高密度堆積,這種堆積使得巖心表面獲得較強(qiáng)的疏水性,從而降低了液相返排阻力,減輕了水鎖損害。

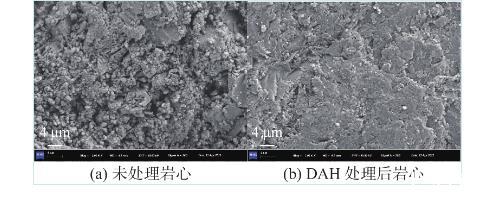

圖9 DAH處理前后巖心表面形貌


3.結(jié)論


1.以雙端含氫硅油(DHSO)、烯丙基縮水甘油醚(AGE)、三甲胺鹽酸鹽(TMHC)等為原料,通過硅氫加成和環(huán)氧基開環(huán)反應(yīng)合成了一種陽離子有機(jī)硅表面活性劑DAT。紅外光譜和核磁共振氫譜測試表明,DAT的分子結(jié)構(gòu)符合預(yù)期設(shè)計(jì)。配合助劑構(gòu)建了有機(jī)硅防水鎖劑DAH。


2.有機(jī)硅防水鎖劑DAH可降低水相表面張力至21.28 mN/m,增大巖心接觸角至110°,大幅降低巖心自吸水量,提高滲透率恢復(fù)率至82.68%,預(yù)防和解除了低滲透氣藏的水鎖損害。


3.Zeta電位、巖心元素分析、巖心表面形貌分析等實(shí)驗(yàn)表明,有機(jī)硅防水鎖劑中的DAT通過靜電吸附在巖心表面構(gòu)筑了低表面能的吸附膜,從而將巖心由親水轉(zhuǎn)變?yōu)槭杷?,減少了水相侵入,提高了液相返排效率,降低了水鎖損害。


国产99视频精品免费视看6| 帮老师解开蕾丝奶罩吸乳网站| 国产精品99久久免费观看| 国产免费牲交视频| 97一期涩涩97片久久久久久久 | 无码熟妇αⅴ人妻又粗又大| 日本一区二区三区爆乳| 99久久伊人精品综合观看| 人妻换着玩又刺激又爽| 18禁美女裸体网站无遮挡| 美女黄18以下禁止观看| 国产精品欧美一区二区三区不卡 | 国精产品一品二品国精品69xx| 免费特级黄毛片| 夜夜爱夜夜做夜夜爽| 激情综合色综合啪啪开心| 日本aaaaa片爽快免费中国| 乱人伦精品视频在线观看| 精品一区二区三区中文字幕在线| 黑人大荫蒂老太大| 中国女人内射6xxxxx| 超碰cao已满18进入离开官网| 精品无人区乱码1区2区3区在线| 欧洲美妇乱人伦视频网站| 国产成人无码18禁午夜福利p| 男人的天堂免费a级毛片无码| 国产真人做爰免费视频| 久久国产精品免费一区二区三区| 亚洲一区二区三区播放| 被灌满精子的少妇视频| 看av免费毛片手机播放| 亚欧免费无码aⅴ在线观看| 国产三级精品片| 日本三级片网站| 亚洲精品无码日韩国产不卡av| 色噜噜精品一区二区三| 天天摸日日摸狠狠添| 日本欧美一区二区免费视频| 韩日午夜在线资源一区二区| 国产日韩欧美一区二区东京热| 亚洲午夜成人精品无码|
