合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 降低滌棉面料環(huán)保型低溫精練劑表面張力的方法與技術(shù)方案
> Delta-8使用新方法測試CMC,而不是表面張力測試法——方法
> 產(chǎn)低溫β-甘露聚糖酶的菌株O5提升低溫油藏壓裂液的破膠性能——結(jié)果與討論、結(jié)論
> 常見多元醇(乙二醇、甘油、季戊四醇、山梨醇等)在化妝品中的作用
> 油乳劑疫苗黏度與穩(wěn)定性影響因素
> St與MMA在無皂乳液聚合過程中的動(dòng)態(tài)表面張力變化——結(jié)果與討論、結(jié)論
> SF作為天然表面活性劑制造納米器件,大大改善疏水表面的水潤濕性
> 懸浮床加氫工藝條件下界面張力、油品黏度模擬近似計(jì)算(一)
> 不同溫度下手性離子液體及二元混合物的密度和表面張力(下)
> 雙內(nèi)凹結(jié)構(gòu)表面可實(shí)現(xiàn)對低表面張力液體的穩(wěn)固超排斥
推薦新聞Info
-
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應(yīng)條件及表面張力測定(三)
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應(yīng)條件及表面張力測定(二)
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應(yīng)條件及表面張力測定(一)
> 座滴法測量玻璃熔體表面張力準(zhǔn)確性及影響因素
> 座滴法測量玻璃熔體表面張力裝置、步驟
> 液體表面張力受力分析圖:原理、數(shù)學(xué)模型、應(yīng)用與實(shí)例
> 各向異性表面張力條件下定向凝固共晶生長形態(tài)穩(wěn)定性(下)
> 各向異性表面張力條件下定向凝固共晶生長形態(tài)穩(wěn)定性(上)
> NaOL、HZ組合捕收劑對鋰輝石礦物浮選效果、表面張力影響(三)
> NaOL、HZ組合捕收劑對鋰輝石礦物浮選效果、表面張力影響(二)
誘導(dǎo)期測定法研究NaCl的添加對碳酸鋰固-液界面張力等成核動(dòng)力學(xué)參數(shù)影響——過飽和度的計(jì)算
來源:高等學(xué)?;瘜W(xué)學(xué)報(bào) 瀏覽 353 次 發(fā)布時(shí)間:2025-02-14
2過飽和度的計(jì)算

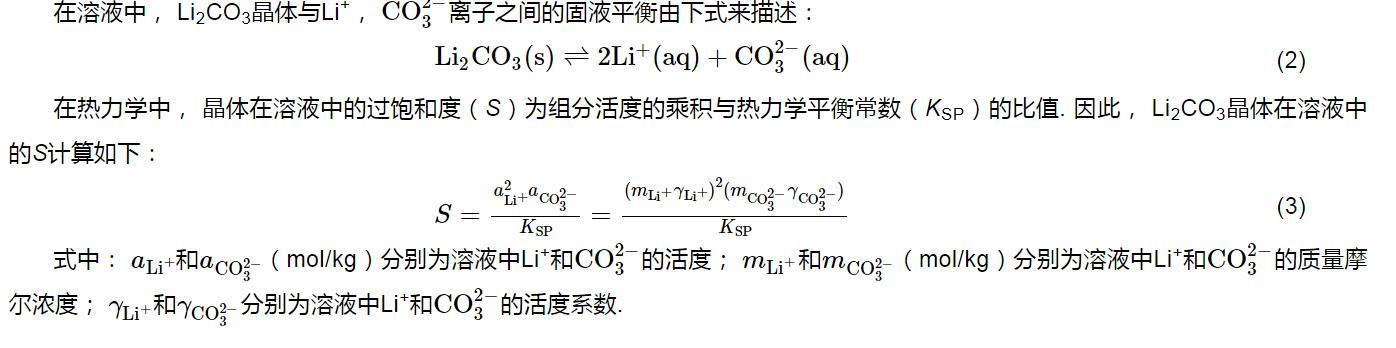

在溶液中,Li2CO3晶體與Li+,CO2?3離子之間的固液平衡由下式來描述:
Li2CO3(s)?2Li+(aq)+CO2?3(aq)(2)
在熱力學(xué)中,晶體在溶液中的過飽和度(S)為組分活度的乘積與熱力學(xué)平衡常數(shù)(KSP)的比值.因此,Li2CO3晶體在溶液中的S計(jì)算如下:
S=a2Li+aCO2?3KSP=(mLi+γLi+)2(mCO2?3γCO2?3)KSP(3)
式中:aLi+和aCO2?3(mol/kg)分別為溶液中Li+和CO2?3的活度;mLi+和mCO2?3(mol/kg)分別為溶液中Li+和CO2?3的質(zhì)量摩爾濃度;γLi+和γCO2?3分別為溶液中Li+和CO2?3的活度系數(shù).
2.1離子活度系數(shù)的計(jì)算
由于溶液活度系數(shù)的數(shù)值很難通過實(shí)驗(yàn)方法獲得,所以,常用電解質(zhì)溶液的活度系數(shù)模型來計(jì)算.如,高濃電解質(zhì)溶液中常用的活度系數(shù)模型有半經(jīng)驗(yàn)的Pitzer方程[28]、擴(kuò)展的平均球近似模型[29,30]和電解質(zhì)NRTL模型[31]等.本文選擇OLI電解質(zhì)與水化學(xué)物性分析軟件[20]內(nèi)嵌的Bromley-Zemaitis方程[22,23]來計(jì)算溶液中離子的活度系數(shù).此方程適用于溫度范圍為273.15~473.15 K、溶液濃度范圍為0~30 mol/L的體系.實(shí)驗(yàn)中溶液體系的溫度范圍為288.15~323.15 K,溶液濃度范圍為1.014~3.365 mol/L,均在方程的適用范圍內(nèi).
因此,式(3)中離子的活度系數(shù)可由OLI電解質(zhì)與水化學(xué)物性分析軟件[20]內(nèi)嵌的Bromley-Zemaitis方程[22,23]來計(jì)算:

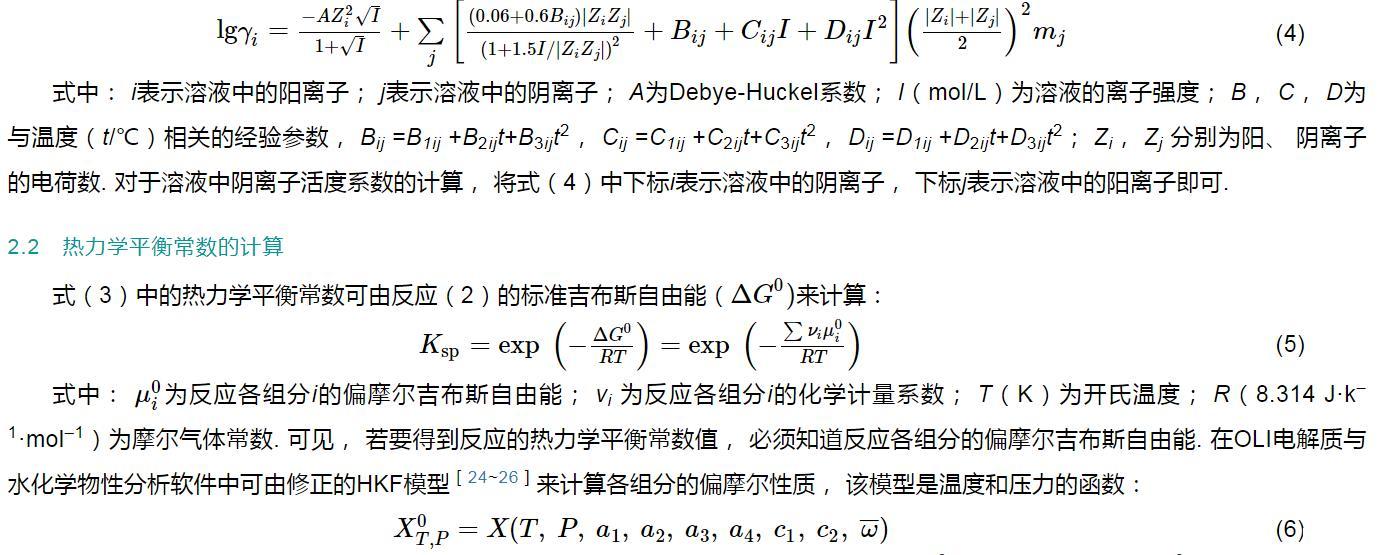

lgγi=?AZ2iI√1+I√+∑j[(0.06+0.6Bij)|ZiZj|(1+1.5I/|ZiZj|)2+Bij+CijI+DijI2](|Zi|+|Zj|2)2mj(4)
式中:i表示溶液中的陽離子;j表示溶液中的陰離子;A為Debye-Huckel系數(shù);I(mol/L)為溶液的離子強(qiáng)度;B,C,D為與溫度(t/℃)相關(guān)的經(jīng)驗(yàn)參數(shù),Bij=B1ij+B2ijt+B3ijt2,Cij=C1ij+C2ijt+C3ijt2,Dij=D1ij+D2ijt+D3ijt2;Zi,Zj分別為陽、陰離子的電荷數(shù).對于溶液中陰離子活度系數(shù)的計(jì)算,將式(4)中下標(biāo)i表示溶液中的陰離子,下標(biāo)j表示溶液中的陽離子即可.
2.2熱力學(xué)平衡常數(shù)的計(jì)算
式(3)中的熱力學(xué)平衡常數(shù)可由反應(yīng)(2)的標(biāo)準(zhǔn)吉布斯自由能(ΔG0)
來計(jì)算:
Ksp=exp(?ΔG0RT)=exp(?∑νiμ0iRT)(5)
式中:μ0i為反應(yīng)各組分i的偏摩爾吉布斯自由能;νi為反應(yīng)各組分i的化學(xué)計(jì)量系數(shù);T(K)為開氏溫度;R(8.314 J·k?1·mol?1)為摩爾氣體常數(shù).可見,若要得到反應(yīng)的熱力學(xué)平衡常數(shù)值,必須知道反應(yīng)各組分的偏摩爾吉布斯自由能.在OLI電解質(zhì)與水化學(xué)物性分析軟件中可由修正的HKF模型[24~26]來計(jì)算各組分的偏摩爾性質(zhì),該模型是溫度和壓力的函數(shù):
X0T,P=X(T,P,a1,a2,a3,a4,c1,c2,ωˉˉ)(6)
式中:X表示標(biāo)準(zhǔn)狀態(tài)的熱力學(xué)性質(zhì),包括5個(gè)標(biāo)準(zhǔn)偏摩爾性質(zhì)(標(biāo)準(zhǔn)偏摩爾體積Vˉˉˉ0、標(biāo)準(zhǔn)偏摩爾熱容Cˉˉˉ0P、標(biāo)準(zhǔn)偏摩爾熵Sˉˉ0、標(biāo)準(zhǔn)偏摩爾焓ΔHˉˉˉ0T,P和標(biāo)準(zhǔn)偏摩爾吉布斯自由能ΔGˉˉˉ0T,P)以及7個(gè)模型參數(shù)(a1,a2,a3,a4,c1,c2和ω).該模型的適應(yīng)范圍廣泛,甚至可用于計(jì)算組分在溫度高達(dá)1273.15 K、壓力高達(dá)500 MPa時(shí)的標(biāo)準(zhǔn)偏摩爾性質(zhì).計(jì)算涉及到的主要組分的標(biāo)準(zhǔn)偏摩爾性質(zhì)及HKF模型參數(shù)列于表S1和表S2(見本文支持信息).
計(jì)算得到溶液中離子的活度系數(shù)以及各組分的熱力學(xué)平衡常數(shù)后,代入式(3)即可得到Li2CO3的過飽和度數(shù)值.在不同溫度、不同溶液體系以及不同溶液濃度時(shí)Li2CO3過飽和度的計(jì)算結(jié)果見表S3和表S4.
