合作客戶/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 降低滌棉面料環(huán)保型低溫精練劑表面張力的方法與技術(shù)方案
> Delta-8使用新方法測試CMC,而不是表面張力測試法——方法
> 產(chǎn)低溫β-甘露聚糖酶的菌株O5提升低溫油藏壓裂液的破膠性能——結(jié)果與討論、結(jié)論
> 常見多元醇(乙二醇、甘油、季戊四醇、山梨醇等)在化妝品中的作用
> 油乳劑疫苗黏度與穩(wěn)定性影響因素
> St與MMA在無皂乳液聚合過程中的動態(tài)表面張力變化——結(jié)果與討論、結(jié)論
> SF作為天然表面活性劑制造納米器件,大大改善疏水表面的水潤濕性
> 懸浮床加氫工藝條件下界面張力、油品黏度模擬近似計算(一)
> 不同溫度下手性離子液體及二元混合物的密度和表面張力(下)
> 雙內(nèi)凹結(jié)構(gòu)表面可實現(xiàn)對低表面張力液體的穩(wěn)固超排斥
推薦新聞Info
-
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應(yīng)條件及表面張力測定(三)
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應(yīng)條件及表面張力測定(二)
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應(yīng)條件及表面張力測定(一)
> 座滴法測量玻璃熔體表面張力準確性及影響因素
> 座滴法測量玻璃熔體表面張力裝置、步驟
> 液體表面張力受力分析圖:原理、數(shù)學(xué)模型、應(yīng)用與實例
> 各向異性表面張力條件下定向凝固共晶生長形態(tài)穩(wěn)定性(下)
> 各向異性表面張力條件下定向凝固共晶生長形態(tài)穩(wěn)定性(上)
> NaOL、HZ組合捕收劑對鋰輝石礦物浮選效果、表面張力影響(三)
> NaOL、HZ組合捕收劑對鋰輝石礦物浮選效果、表面張力影響(二)
微流控器件結(jié)構(gòu)對水/水微囊形成過程、界面張力的影響規(guī)律(四)
來源: 瀏覽 189 次 發(fā)布時間:2025-02-28
2.5水/水微囊的pH響應(yīng)和可控釋放

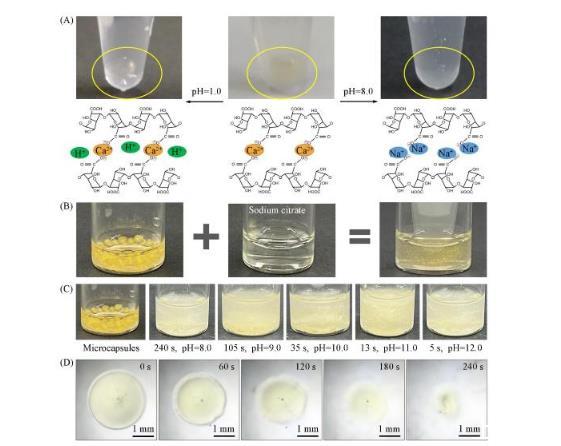

所制備的水/水微囊具有良好的生物相容性、尺寸均一性及較高的包裹率和裝載率,是各種活性物質(zhì)的理想載體,并且能夠?qū)H變化做出響應(yīng),實現(xiàn)可控釋放。如圖5(A)所示,水/水微囊的殼層是由二價鈣離子交聯(lián)的海藻酸鈉水凝膠組成,在酸性環(huán)境下具有良好的穩(wěn)定性,但在堿性環(huán)境下海藻酸鈉水凝膠與二價鈣離子的結(jié)合能力變?nèi)?,交?lián)網(wǎng)絡(luò)被破壞,從而釋放內(nèi)核活性物質(zhì)。如果在溶液中加入檸檬酸鈉,二價鈣離子更傾向于與檸檬酸根結(jié)合,從而破壞交聯(lián)網(wǎng)絡(luò),也可以溶解水/水微囊。如圖5(C)所示,水/水微囊的溶解速率隨pH的增大而提高。當水/水微囊的囊壁被溶解后,內(nèi)核物質(zhì)逐漸被釋放出來,展現(xiàn)出良好的pH響應(yīng)性和可控釋放。
2.6平行放大微流控器件的水/水微囊的高通量制備

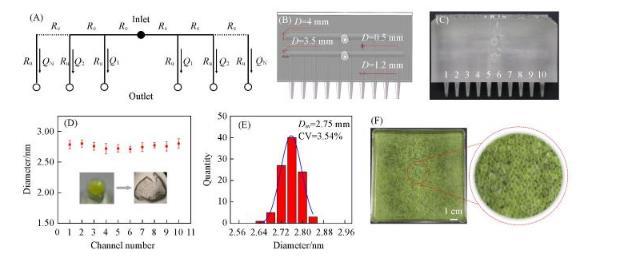

如圖6(A)和(B)所示,平行放大微流控器件采用梯形結(jié)構(gòu)設(shè)計,微流控器件由一個主干通道和多個分支通道組成,每個分支通道組成一個水/水微囊生成器。流體在微通道內(nèi)的流動類似電流在電路中的傳輸,微通道兩端的壓力差(ΔP)類似電壓,微通道的流動阻力(R)類似電阻,類比微通道中流體的流量(Q)類似電流,且具有類似歐姆定律關(guān)系式Q=ΔP/R.在平行放大微流控器件中,每個微通道壓力差ΔP一致,但由于離總?cè)肟诰嚯x不同,每個微通道的流動阻力不同,第N個分支通道阻力為Ru+NRc(其中,Ru是分支通道流動阻力,NRc是N段主干通道流動阻力Rc)。為了保證每個微囊生成器的流量一致,生成的微囊尺寸均一,需要保證主干通道的流體均勻分配至每個分支通道,即NRc?Rc,Q=ΔP/(Ru+NRc)≈ΔP/Ru.由于圓形微通道在層流狀態(tài)下的流動阻力為R∝μl/d4(其中,μ是流體的黏度;l是微通道的長度;d是微通道的直徑),由此可見,流動阻力主要受微通道直徑影響。計算分析表明,采用內(nèi)相主干通道直徑4 mm,分支通道直徑0.5 mm,保證NRc<0.01Ru,可實現(xiàn)各內(nèi)相分支通道流量相同。以此類推,采用外相主干通道直徑3.5 mm,分支通道直徑1.2 mm(由于外相分支通道采用同軸設(shè)計,分支通道橫截面積實際有效直徑為0.4 mm)。
在確定平行放大微流控器件通道結(jié)構(gòu)尺寸設(shè)計后,通過SolidWorks建立三維模型,并利用光固化3D打印機直接打印微流控器件。實驗表明,10個并排微流控通道均可以穩(wěn)定生成水/水微囊,并且所生成的微囊具有較一致的尺寸大小和較均勻的分散性。綜合統(tǒng)計10個微流控通道形成的微囊分布,可以得到D=(2.75±0.10)mm.在10個平行微流控通道設(shè)計下,水/水微囊的產(chǎn)率可以達到0.5 kg/h,并可依據(jù)相同原理,進一步增加平行通道的數(shù)量,提高產(chǎn)率,實現(xiàn)尺寸均一水/水微囊的高通量制備。
3結(jié)論
采用玻璃毛細管設(shè)計同軸微流控器件,結(jié)合數(shù)值模擬優(yōu)化和流動阻力分析,實現(xiàn)一步法高通量可控制備大小均勻、尺寸可控、壁厚可調(diào)、生物相容的水/水微囊。在實驗研究與數(shù)值模擬相結(jié)合下,揭示了器件結(jié)構(gòu)、內(nèi)相/外相流速、界面張力、內(nèi)相/外相黏度等參數(shù)對水/水微囊直徑、壁厚的影響規(guī)律,并實現(xiàn)了水/水微囊的可控制備。該方法制備水/水微囊具有器件結(jié)構(gòu)簡單、操作便捷、一步法成型、高通量、微囊尺寸均一可控、核殼結(jié)構(gòu)穩(wěn)定及無需后處理等優(yōu)點。所制備的水/水微囊具有良好的生物相容性和尺寸均一性以及較高的包裹率和裝載率,是各種活性物質(zhì)的理想載體,并且能夠?qū)H變化做出響應(yīng),實現(xiàn)可控釋放。最后通過微通道流動阻力分析,設(shè)計多通道平行放大微流控器件,實現(xiàn)了尺寸均勻可控水/水微囊的高通量制備,為水/水微囊在藥物遞送、醫(yī)學(xué)治療等領(lǐng)域的應(yīng)用進一步奠定了基礎(chǔ)。
