合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 降低滌棉面料環(huán)保型低溫精練劑表面張力的方法與技術(shù)方案
> Delta-8使用新方法測試CMC,而不是表面張力測試法——方法
> 產(chǎn)低溫β-甘露聚糖酶的菌株O5提升低溫油藏壓裂液的破膠性能——結(jié)果與討論、結(jié)論
> 常見多元醇(乙二醇、甘油、季戊四醇、山梨醇等)在化妝品中的作用
> 油乳劑疫苗黏度與穩(wěn)定性影響因素
> St與MMA在無皂乳液聚合過程中的動(dòng)態(tài)表面張力變化——結(jié)果與討論、結(jié)論
> SF作為天然表面活性劑制造納米器件,大大改善疏水表面的水潤濕性
> 懸浮床加氫工藝條件下界面張力、油品黏度模擬近似計(jì)算(一)
> 不同溫度下手性離子液體及二元混合物的密度和表面張力(下)
> 雙內(nèi)凹結(jié)構(gòu)表面可實(shí)現(xiàn)對低表面張力液體的穩(wěn)固超排斥
推薦新聞Info
-
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應(yīng)條件及表面張力測定(三)
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應(yīng)條件及表面張力測定(二)
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應(yīng)條件及表面張力測定(一)
> 座滴法測量玻璃熔體表面張力準(zhǔn)確性及影響因素
> 座滴法測量玻璃熔體表面張力裝置、步驟
> 液體表面張力受力分析圖:原理、數(shù)學(xué)模型、應(yīng)用與實(shí)例
> 各向異性表面張力條件下定向凝固共晶生長形態(tài)穩(wěn)定性(下)
> 各向異性表面張力條件下定向凝固共晶生長形態(tài)穩(wěn)定性(上)
> NaOL、HZ組合捕收劑對鋰輝石礦物浮選效果、表面張力影響(三)
> NaOL、HZ組合捕收劑對鋰輝石礦物浮選效果、表面張力影響(二)
烷基-β-D-吡喃木糖苷溶解性、表面張力、乳化性能等理化性質(zhì)研究(三)
來源:中南大學(xué)學(xué)報(bào)(自然科學(xué)版) 瀏覽 141 次 發(fā)布時(shí)間:2025-03-03
2.3烷基-β-D-吡喃木糖苷的溶解焓
在同一溫度下,烷基-β-D-吡喃木糖苷隨著具有憎水作用的烷基鏈長度的增長,親水性逐漸變?nèi)?,表現(xiàn)為在水中的溶解度逐漸變小。在不同溫度下,隨著溫度升高,同一烷基木糖苷溶解度增大。為了測定烷基木糖苷的溶解焓和溶解熵,分別選取室溫下在水中有一定溶解度的烷基-β-D-吡喃木糖苷6a~6f測出在15,25,35,45和55℃下的溶解度,根據(jù)式(1)所示的溫度和溶解度關(guān)系式(其中為熱力學(xué)溫度,為摩爾氣體常數(shù),solH為溶解焓),從圖4可得到不同溫度下溶解度曲線斜率(?solH/(2.30)),從而計(jì)算出烷基-β-D-吡喃木糖苷6a~6f的溶解焓(表2);根據(jù)式(4)繪出相應(yīng)的溶解熵(solS)與溫度的關(guān)系曲線,如圖5所示。

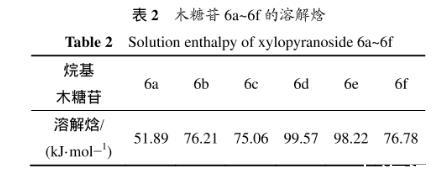

表2木糖苷6a~6f的溶解焓
溶解焓為正值意味著糖苷溶于水的溶解過程是一個(gè)耗能過程。實(shí)質(zhì)上,溶解是一種熵增加的過程,即糖苷溶于水時(shí)破壞溶劑水分子體系固有的次序,使水分子之間強(qiáng)的氫鍵作用削弱,但糖苷與水分子之間包括氫鍵在內(nèi)的各種作用力,這種熵驅(qū)使的溶解作用所放出的能量不足以彌補(bǔ)溶劑水分子之間作用力削弱所需要的能量,所以,溫度提高所提供的能量有助于糖苷在溶劑水中的溶解能力增強(qiáng)。從圖5可見:各糖苷在水中溶解時(shí)其溶解熵呈現(xiàn)隨溫度上升而下降的線性關(guān)系,其中丁基-β-D-吡喃木糖苷6a的溶解熵最低,當(dāng)碳鏈從4個(gè)(化合物6a)增長到7個(gè)和8個(gè)即庚基-β-D-吡喃木糖苷6d和辛基-β-D-吡喃木糖苷6e時(shí)溶解熵達(dá)到最大,隨后有所下降(化合物6f)。
2.4烷基-β-D-吡喃木糖苷的乳化性

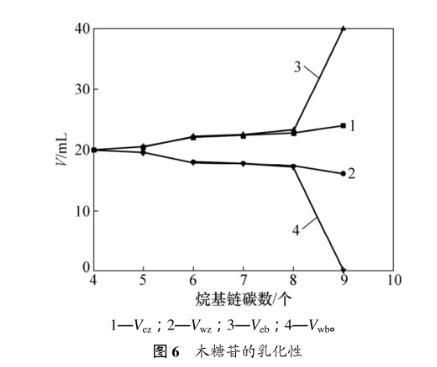

烷基-β-D-吡喃木糖苷的表面性能與其烷基鏈的長度有關(guān)。圖6所示為化合物6a~6f對菜籽油和苯的乳化性能。從圖6可以看出:化合物6a~6f對苯和菜籽油乳化后,靜置1 h后析出的水層體積(wb和wz)基本隨烷基鏈的增長而減少,但基本相差不大,即木糖苷6a~6f對苯和菜籽油的乳化能力隨烷基鏈的增長有略微增強(qiáng);在=9時(shí)(化合物6f),對苯和菜籽油的乳化能力都達(dá)到最大??赡苁怯捎谌苫?-吡喃木糖苷(6f)的烷基鏈較長,與疏水性有機(jī)化合物的作用能力強(qiáng),從而使其與乳化物質(zhì)(苯和菜籽油)作用形成界面膜的強(qiáng)度相應(yīng)增加,乳狀液液珠聚結(jié)時(shí)受到阻力增大,形成乳狀液的穩(wěn)定性提高,從而能夠形成更加穩(wěn)定的乳液層。
2.5烷基-β-D-吡喃木糖苷的起泡力及泡沫穩(wěn)定性

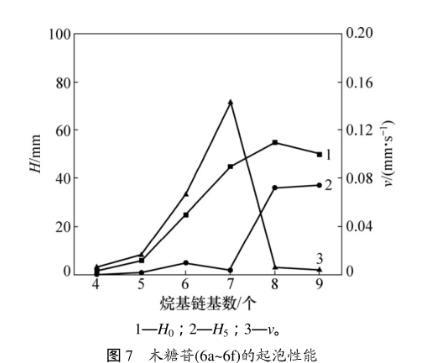

木糖苷(6a~6f)的起泡性能見圖7。圖7表明:當(dāng)木糖苷的烷基鏈長≥6(化合物6c~6f)時(shí),具有良好的起泡性;隨著烷基鏈長的增加,起泡性也逐漸增強(qiáng);在=8時(shí),起泡性最好,隨后又減?。划?dāng)=9時(shí),壬基-β-D-吡喃木糖苷(6f)在低質(zhì)量分?jǐn)?shù)下(0.12%)具有很強(qiáng)的發(fā)泡力,且泡沫細(xì)膩。泡沫穩(wěn)定性()隨烷基鏈長的增加呈現(xiàn)出先下降后上升的趨勢,當(dāng)為8和9時(shí)最強(qiáng)。因?yàn)樾粱?、壬基木糖?=8,9)的親水性基團(tuán)與疏水性基團(tuán)能夠良好地匹配,在液體表面形成的液膜強(qiáng)度比較大,穩(wěn)泡能力最強(qiáng)。
2.6烷基-β-D-吡喃木糖苷的表面張力

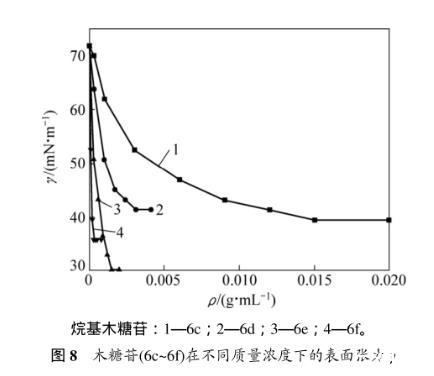

烷基-β-D-吡喃木糖苷的表面活性可以用其溶液降低表面張力的能力或效率來衡量,前者用表面活性劑使溶劑表面張力降低程度來衡量,后者用使表面張力降至一定值時(shí)所需要的表面活性劑質(zhì)量分?jǐn)?shù)來衡量。通過上述乳化性能和起泡性能測試結(jié)果可以看出:木糖苷6a,6b的表面活性較差,糖苷6c~6f具有良好的表面活性。本文采用最大泡壓法,在25℃下,測定并計(jì)算出不同質(zhì)量分?jǐn)?shù)下烷基-β-D-吡喃木糖苷6c~6f所對應(yīng)的表面張力。從圖8可以得出:1)幾種烷基-β-D-吡喃木糖苷(6c~6f)添加到水中明顯地降低了水的表面張力,呈現(xiàn)出兩親結(jié)構(gòu)特征的木糖苷分子固有的表面活性;2)在所測的質(zhì)量分?jǐn)?shù)范圍內(nèi),烷基木糖苷(6c~6f)表面張力都有隨質(zhì)量分?jǐn)?shù)增大先急劇下降而后又緩慢下降,最后基本不變的趨勢;3)不同的木糖苷6c~6f臨界質(zhì)量分?jǐn)?shù)(CMC)不同。

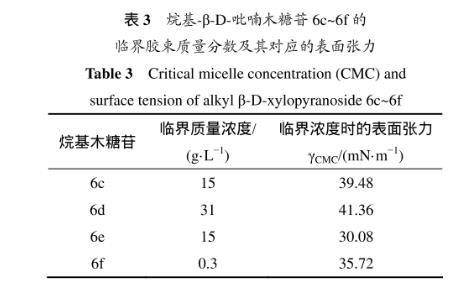

表3所示為烷基-β-D-吡喃木糖苷6c~6f的臨界質(zhì)量分?jǐn)?shù)及所對應(yīng)的表面張力。溶液表面的吸附量達(dá)到飽和時(shí)(剛好飽和時(shí)的濃度即為臨界濃度),表面張力最小。從表3可以看出:辛基-β-D-吡喃木糖苷(6e)達(dá)到臨界濃度時(shí)對應(yīng)的表面張力是最低的,能力最強(qiáng)。因?yàn)橥榛咎擒盏谋砻婊钚允怯善溆H水糖基和疏水烷基鏈共同決定,當(dāng)烷基鏈長為=8(糖苷6e)時(shí),親水性和疏水性達(dá)到最佳平衡,表面張力最低。

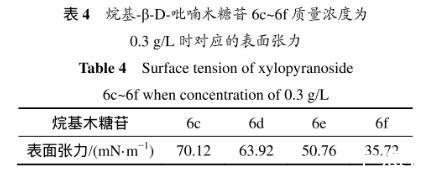

表4所示為糖苷6c~6f在同一濃度時(shí)對應(yīng)的表面張力。從表4可見:當(dāng)糖苷6c~6f質(zhì)量濃度都為0.3 g/L時(shí),表面張力隨著烷基鏈長的增大而減小,糖苷6f使表面張力下降最低,效率最高。其原因可能是糖苷的烷基鏈越長,疏水性越強(qiáng),所得糖苷逃離溶液內(nèi)部而富集于溶液表面的傾向增大,因而其表面活性表現(xiàn)出隨著烷基碳鏈長度的增加而增大的趨勢。
