国产一区内射最近更新_99香蕉国产精品偷在线观看_国产六月婷婷爱在线观看_国产午夜大地久久_无码内射中文字幕岛国片

芬蘭Kibron專注表面張力儀測量技術(shù),快速精準(zhǔn)測量動(dòng)靜態(tài)表面張力

熱線:021-66110810,56056830,66110819,66110690,13564362870 Email: info@vizai.cn

合作客戶/


拜耳公司

同濟(jì)大學(xué)

同濟(jì)大學(xué)


聯(lián)合大學(xué)

寶潔公司

美國保潔

強(qiáng)生=

美國強(qiáng)生

瑞士羅氏

瑞士羅氏

當(dāng)前位置首頁 > 新聞中心

?合成血液表面張力的影響因素

來源:中國纖檢 瀏覽 1371 次 發(fā)布時(shí)間:2023-10-17

合成血液表面張力的影響因素主要有兩個(gè):溫度和表面活性劑使用量。根據(jù)YY 0469—2011《醫(yī)用外科口罩》合成血液穿透的測試要求,通過改變合成血液的儲(chǔ)存溫度、表面活性劑的使用量來改變合成血液的表面張力,并通過測試來驗(yàn)證表面張力大小的變化對合成血液穿透試驗(yàn)的影響。


溫度對合成血液表面張力的影響


由圖1可以看出合成血液表面張力隨著溫度的升高而減少,從原來的45.149mN/m降至37.540mN/m。因?yàn)殡S著溫度升高,分子鍵引力減弱,表面張力隨溫度升高而減少。同時(shí),溫度升高,液體的飽和蒸氣壓增大,氣相中的分子密度增加,氣相分子對液體表面分子的引力增大,導(dǎo)致液體表面張力減少。

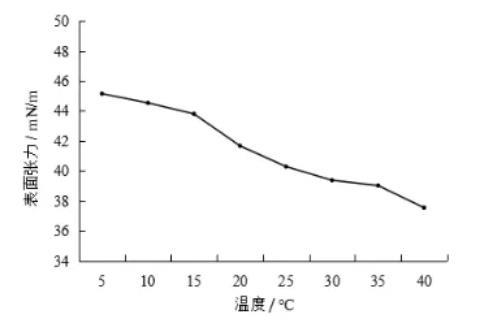

圖1不同溫度下合成血液的表面張力變化


Tween-20用量對合成血液表面張力的影響


在25℃下配制不同的Tween-20用量進(jìn)行試驗(yàn)。從圖2可看出,隨著表面活性劑Tween-20用量的增加,合成血液的表面張力也隨之降低。由48.727mN/m降至36.178mN/m。Tween-20是能夠吸附在表(界)上,添加量很少時(shí)即可大大降低溶液的表面張力。Tween-20通過分子中不同部分分別對兩相親和,使兩相均將其看作本相的成分,分子排列在兩相之間,使兩相的表面相當(dāng)于轉(zhuǎn)入分子內(nèi)部,從而降低表面張力。

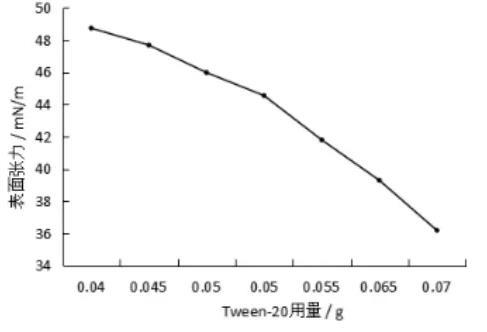

圖2不同Tween-20用量下合成血液的表面張力變化


溫度和Tween-20用量對合成血液穿透試驗(yàn)的影響

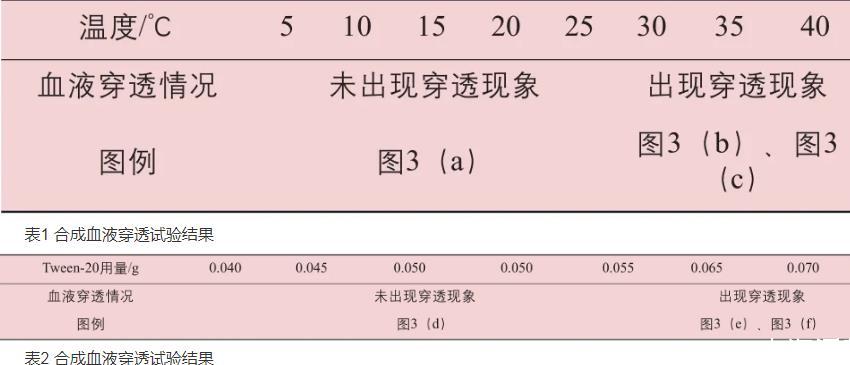

根據(jù)表1、表2,結(jié)合圖1和圖2可知,合成血液的穿透性能會(huì)隨著表面張力的降低而增加,表面張力大于40mN/m時(shí),醫(yī)用外科口罩內(nèi)表面沒有出現(xiàn)血液穿透現(xiàn)象。當(dāng)表面張力低于40mN/m時(shí),口罩內(nèi)表面出現(xiàn)微量血液穿透現(xiàn)象。這是由于合成血液對醫(yī)用外科口罩材料的穿透能力主要由合成血液在固體表面的展開情況決定的;而表面張力是合成血液模擬真實(shí)血液中需要評(píng)定的一個(gè)重要物理指標(biāo),合成血液的表面張力越小,那么它在口罩表面展開的體積就越大,越容易進(jìn)入固體內(nèi)部。人體體液(不包括唾液)的表面張力范圍在42mN/m至60mN/m之間,因此,為確保試驗(yàn)的準(zhǔn)確性,應(yīng)使用表面張力在(42±2)mN/m范圍內(nèi)的合成血液。

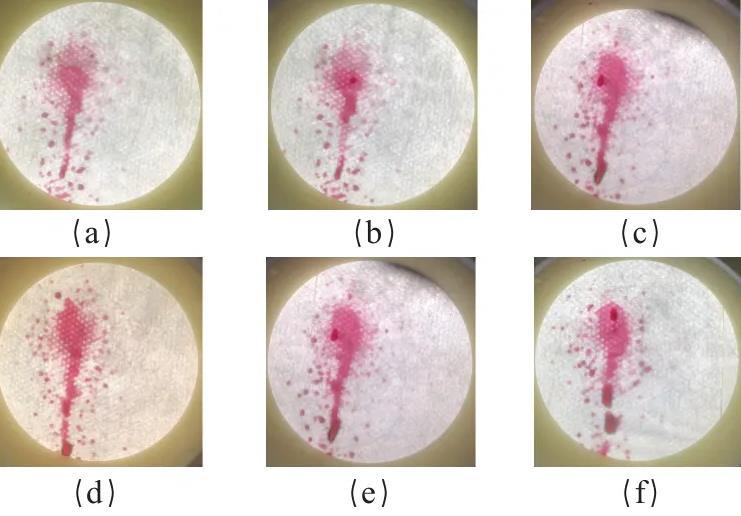

圖3口罩內(nèi)表面的合成血液穿透試驗(yàn)情況


撕开奶罩揉吮奶头视频| 亚洲av无一区二区三区久久| 精品人妻系列无码人妻漫画| 国产综合久久久久| 精品久久久久久亚洲精品| 四虎影视久久久免费观看| 熟女人妻aⅴ一区二区三区60路| 国产福利精品在线播放| 国产无遮挡又黄又爽免费网站| 又紧又大又爽精品一区二区| 亚洲第一se情网站| 99久久精品国产一区| 青青草97国产精品免费观看| 国产自国产自愉自愉免费24区| 亚洲精品专区在线观看| 九九九热在线免费视频| 久久久国产精品黄毛片| 日本九九热在线观看官网| 久久日韩乱码一二三四区别| 国产精品自拍超碰在线| 久久www香蕉免费人成| av区无码字幕中文色| 国产尤物精品人妻在线| 国产999精品久久久久久| 国产成人精品免费久久久久 | 人妻出轨av中文字幕| 丰满岳跪趴高撅肥臀尤物在线观看| 久久精品不卡一区二区| 思思久久96热在精品国产| 色偷偷人人澡人人爽人人模| 深夜免费av在线观看| 极品少妇小泬50pthepon| 国模少妇一区二区三区| 国产精品免费视频网站| 国产精品美女乱子伦高| 亚洲成aⅴ人片久青草影院| 国产精品186在线观看在线播放| 国产亚洲精品精品国产亚洲综合| 亚洲午夜精品久久久久久app| 国产在线精品一区二区| 国产三级韩国三级日产三级剧情|
