合作客戶/
拜耳公司 |
同濟大學 |
聯(lián)合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 脫模劑配方中加入石油磺酸鈉,可降低液體表面張力、減少界面形成
> 新型熱塑性材料注塑成型模具,克服熔體在流動過程中的表面張力和氣體阻礙
> 基于脈沖焊接研究表面張力活性元素對Marangoni力的影響
> 轉印催化層制備:催化劑漿料的表面張力多少合適
> 全自動表面張力儀問題解決
> 內壓力是什么意思?液體表面張力與內壓力的區(qū)別與定量關系
> ?糖脂類生物表面活性劑在石油工業(yè)中的作用機制
> 超微量天平應用實例:氧化焙燒除硒火試金重量法測定粗硒中金、銀含量
> 混合型生物洗油菌發(fā)酵上清液的表面張力值測定(二)
> SF作為天然表面活性劑制造納米器件,大大改善疏水表面的水潤濕性
推薦新聞Info
-
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應條件及表面張力測定(三)
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應條件及表面張力測定(二)
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應條件及表面張力測定(一)
> 座滴法測量玻璃熔體表面張力準確性及影響因素
> 座滴法測量玻璃熔體表面張力裝置、步驟
> 液體表面張力受力分析圖:原理、數(shù)學模型、應用與實例
> 各向異性表面張力條件下定向凝固共晶生長形態(tài)穩(wěn)定性(下)
> 各向異性表面張力條件下定向凝固共晶生長形態(tài)穩(wěn)定性(上)
> NaOL、HZ組合捕收劑對鋰輝石礦物浮選效果、表面張力影響(三)
> NaOL、HZ組合捕收劑對鋰輝石礦物浮選效果、表面張力影響(二)
?發(fā)泡材料配方對表面張力的影響
來源: 瀏覽 1009 次 發(fā)布時間:2023-11-15
發(fā)泡材料發(fā)泡前后體積將發(fā)生很大變化,發(fā)泡后體積與發(fā)泡前體積之比稱為發(fā)泡倍率,按發(fā)泡倍率不同,IXPE產(chǎn)品可分為5、10、15、20、25、30等不同倍率。生產(chǎn)不同發(fā)泡倍率產(chǎn)品,其原料配方不同,主要差別是發(fā)泡劑含量有差異,發(fā)泡材料的中間過程產(chǎn)品即發(fā)泡材料母片,由于配比差異其表面張力也不同,而且是否經(jīng)過輻照交聯(lián)處理也有很大區(qū)別。表1是不同材料配方母片輻照前后的張力變化情況。不同發(fā)泡倍率產(chǎn)品電暈處理前的表面張力狀況有較大差別,而且還與是否壓光有關,實驗測試結果如表2所示。

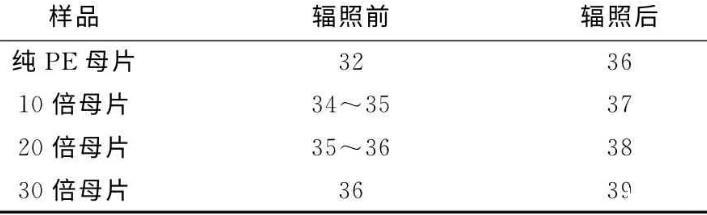

表1不同發(fā)泡倍率母片輻照處理前后的表面張力

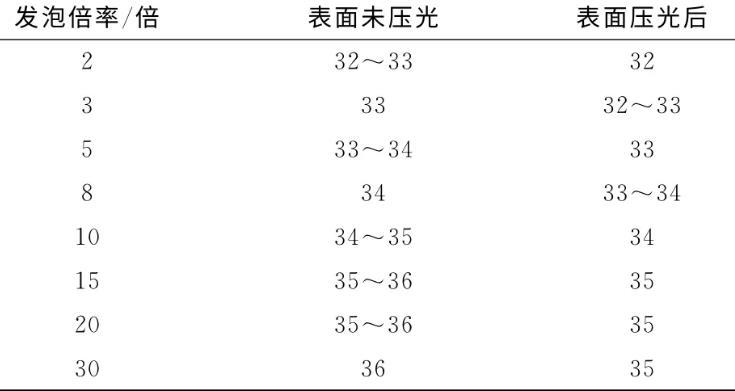

表2不同倍率發(fā)泡產(chǎn)品電暈處理前表面張力
由表1可看出,純PE表面張力最小,隨著發(fā)泡劑加入比例增加,改變了材料的結晶性,表面張力趨于增加。電子束輻照交聯(lián),可以改變材料結構,同樣改變了材料表面的表面能,材料表面張力變大。
由表2可看出,隨著發(fā)泡產(chǎn)品倍率提高,材料表面張力會增加。發(fā)泡材料的微觀泡孔結構,改變了表面特性,增加了液體的潤濕,發(fā)泡倍率加大,單位體積內泡孔數(shù)增加,表面泡孔結構更利于浸潤。發(fā)泡材料剛完成發(fā)泡后,其表面張力小于發(fā)泡前對應的母片,這是因為發(fā)泡在高溫下進行,使得表面進行了結晶融化和重新結晶,改變了前期輻照交聯(lián)引起的表面變化。同一材料,若表面壓光處理后,表面張力會略有下降,這是因為壓光改變了材料表面的泡孔形態(tài),形成了一層平整表皮,不利于液體的浸潤。
