合作客戶/
拜耳公司 |
同濟大學 |
聯(lián)合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 表面活性劑是否對斥水性土壤的潤濕性有影響?——結(jié)果和討論
> 烷基-β-D-吡喃木糖苷溶解性、表面張力、乳化性能等理化性質(zhì)研究(四)
> 表面張力儀測試添加消泡劑后起泡液、水性丙烯酸膠黏劑的變化(二)
> 表面張力儀工作原理、特點及使用注意事項
> 超微量天平應用:錫灰中銀含量的分析檢測方法
> 液態(tài)表面張力儀表面結(jié)構(gòu)、工作原理及技術(shù)參數(shù)
> 基于表面張力方法判斷物質(zhì)(或材料)的親水性(二)
> 不同水油黏度比條件下乳化對3種稠油復合體系的影響(一)
> 硅丙乳液質(zhì)量分數(shù)與粘度、表面張力的關(guān)系及在模擬病害壁畫修復中的應用(四)
> ?為什么快速拍擊水面還是會感到水面很硬?
推薦新聞Info
-
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應條件及表面張力測定(三)
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應條件及表面張力測定(二)
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應條件及表面張力測定(一)
> 座滴法測量玻璃熔體表面張力準確性及影響因素
> 座滴法測量玻璃熔體表面張力裝置、步驟
> 液體表面張力受力分析圖:原理、數(shù)學模型、應用與實例
> 各向異性表面張力條件下定向凝固共晶生長形態(tài)穩(wěn)定性(下)
> 各向異性表面張力條件下定向凝固共晶生長形態(tài)穩(wěn)定性(上)
> NaOL、HZ組合捕收劑對鋰輝石礦物浮選效果、表面張力影響(三)
> NaOL、HZ組合捕收劑對鋰輝石礦物浮選效果、表面張力影響(二)
拉脫法測量:不同性能磁性液體的磁表面張力變化規(guī)律與影響因素(二)
來源:物理實驗 瀏覽 643 次 發(fā)布時間:2024-10-16
計算機實時在線采集了2種磁性液體及白油液膜拉脫過程中電壓隨時間的變化曲線,如圖4所示。從圖4可看到,3種液體的電壓變化規(guī)律一致,圖中F和G兩點是液膜破裂前后瞬間的電壓值,片狀吊環(huán)的內(nèi)外徑分別為33.10mm和34.69mm,根據(jù)(6)式即可計算出液體的表面張力。室溫(20±0.5)℃時各液體的表面張力見表2.7#白油的表面張力大于磁性液體,這主要是因為表面活性劑的加入降低了液體的表面張力。當22mT的磁場作用于磁性液體時,磁性液體的表面張力增加,這主要是因為無外加磁場作用時,各磁性顆粒的磁矩方向雜亂無章,互相抵消,磁性液體不顯示宏觀磁性。當外加磁場作用于磁性液體時,且磁場方向平行于切線方向的磁性液膜時,各磁性顆粒的磁矩方向轉(zhuǎn)向外加磁場方向,外加磁場增強了磁偶極子之間的相互作用,導致磁性液體的表面張力增加。

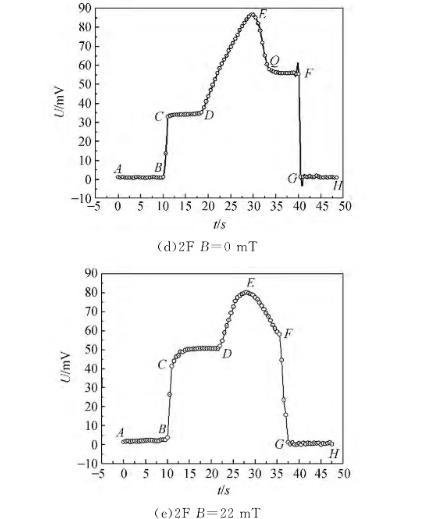

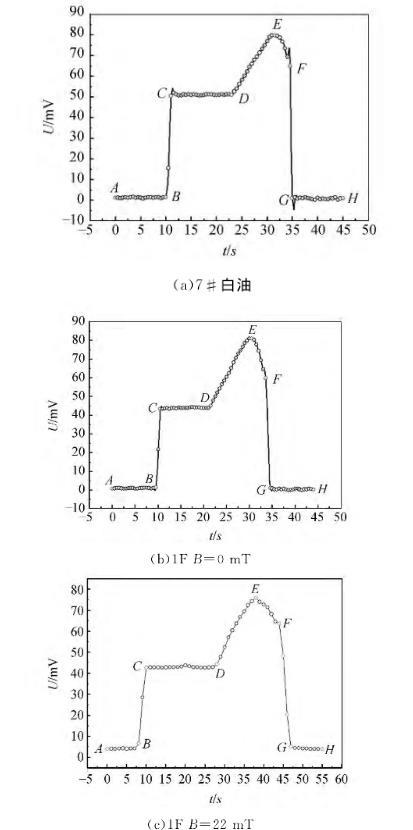

圖4力敏傳感器電壓隨時間變化曲線

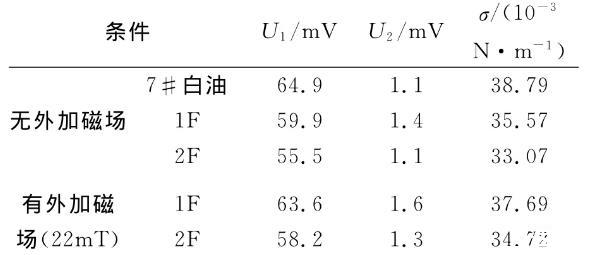

表2磁性液體及7#白油表面張力
4、液膜拉脫過程受力分析
根據(jù)受力情況將圖4的液膜拉脫過程電壓變化曲線分為6個階段,圖5為液膜拉脫過程方框圖,不同階段片狀吊環(huán)的受力情況不同,電壓變化值也不同,在液膜破裂前后瞬間,忽略液膜的重力,表面張力與重力方向完全一致,此時F=mg+f1+f2,可得到液體的表面張力。由圖4發(fā)現(xiàn),不同液體在EF階段的電壓變化情況不同,無外加磁場作用時2F號磁性液體在EF階段存在轉(zhuǎn)折點Q,越過轉(zhuǎn)折點,QF階段電壓變化較平緩,且表面張力越??;而7#白油和1F磁性液體并未出現(xiàn)此現(xiàn)象。出現(xiàn)該現(xiàn)象的原因是7#白油和1F磁性液體表面張力較大,當液膜被拉脫到一定程度時,很快破裂;而2F號磁性液體由于表面張力較小,液體分子與分子之間的作用力減弱,宏觀表現(xiàn)為拉脫的液膜更長,液膜在空氣中會存在一段時間,此時液膜質(zhì)量很小,可忽略不計,電壓變化較平緩。有外加磁場作用時,1F和2F號磁性液體在FG階段并未出現(xiàn)電壓變化平緩的中間過程,但有外加磁場作用于磁性液體時,F(xiàn)G階段出現(xiàn)了一些數(shù)據(jù)點,液膜破裂的時間大于無外加磁場作用時的時間,主要是由于外加磁場增強了磁性顆粒之間的相互作用,分子和分子之間的磁吸引力增強,導致液膜逐步破裂。

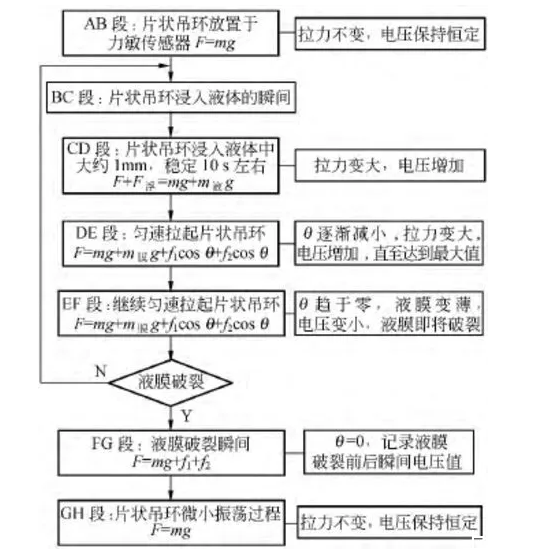

圖5液膜拉脫過程方框圖
5、結(jié)論
使用拉脫法測量了磁性液體的磁表面張力,無外加磁場作用時,磁性液體的表面張力小于其載液的表面張力,磁性液體液膜拉得更長,液膜收縮的趨勢比白油更明顯,這主要是因為磁性液體中加入的表面活性劑降低了其表面張力。由液膜拉脫過程電壓變化曲線可觀察到:不同條件下磁性液體的電壓變化情況不同,無外加磁場作用時2F號磁性液體在EF階段存在轉(zhuǎn)折點Q,越過轉(zhuǎn)折點,QF階段電壓變化較平緩,且表面張力越??;而7#白油和1F磁性液體并未出現(xiàn)此現(xiàn)象,這主要是因為7#白油和1F磁性液體表面張力較大,2F號磁性液體由于表面張力較小,其液體分子與分子之間的作用力較弱,宏觀表現(xiàn)為拉脫的液膜更長,液膜在空氣中會存在一段時間。有外加磁場作用時,2F號磁性液體在FG階段并未出現(xiàn)電壓變化平緩的中間過程,但FG階段出現(xiàn)了另一些數(shù)據(jù)點,液膜破裂的時間大于無外加磁場作用時的時間,主要是由于外加磁場增強了磁性顆粒之間的相互作用,分子和分子之間的磁吸引力增強,導致液膜逐步破裂。
