新聞中心Info
合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 采空區(qū)CO2地層水系統(tǒng)的界面張力(IFT)影響規(guī)律
> 二氧化碳氣體保護焊表面張力過渡的解決辦法
> 基于表面張力方法判斷物質(或材料)的親水性(一)
> 軟包裝凹印常見問題的分析及對策
> 桐油基衍生物鈉鹽的表面張力、CMC值測定、乳液穩(wěn)定性、固化膜性能測試(一)
> 海洋環(huán)境表面活性物質來源及對海洋飛沫氣溶膠數濃度、粒徑分布、理化性質的影響(三)
> 基于表面張力測試優(yōu)化畫筆顏料配方
> 探討一級相變過程中氣泡和液滴臨界半徑的變化規(guī)律、與演化方向(一)
> 表面活性劑對環(huán)氧漿液的黏度、表面張力、接觸角、滲透性的影響(一)
> 表面張力對乙醇液滴沖擊過冷水平壁面的鋪展動力學行為的影響(二)
推薦新聞Info
-
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應條件及表面張力測定(三)
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應條件及表面張力測定(二)
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應條件及表面張力測定(一)
> 座滴法測量玻璃熔體表面張力準確性及影響因素
> 座滴法測量玻璃熔體表面張力裝置、步驟
> 液體表面張力受力分析圖:原理、數學模型、應用與實例
> 各向異性表面張力條件下定向凝固共晶生長形態(tài)穩(wěn)定性(下)
> 各向異性表面張力條件下定向凝固共晶生長形態(tài)穩(wěn)定性(上)
> NaOL、HZ組合捕收劑對鋰輝石礦物浮選效果、表面張力影響(三)
> NaOL、HZ組合捕收劑對鋰輝石礦物浮選效果、表面張力影響(二)
氟硅表面活性劑(FSS)水溶液表面張力、發(fā)泡力、乳化力測定(二)
來源:陜西科技大學學報 瀏覽 440 次 發(fā)布時間:2025-01-22
1.2.2氟硅表面活性劑的制備

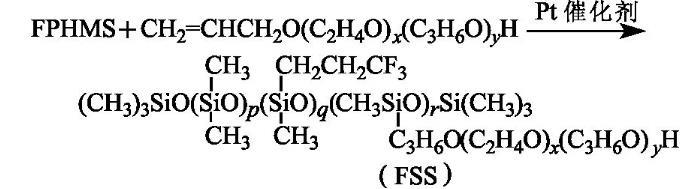

按n(Si-H)∶n(C=C)=1∶1比例將FPHMS和F6以及溶劑異丙醇加入裝有攪拌器、回流冷凝管和溫度計的四口燒瓶中,通N2,攪拌15 min,然后升溫至70——90℃,再滴加氯鉑酸醇溶液(以鉑計,占總單體質量分數的4.0×10-5),并保溫反應4——6 h后,于90℃、60 kPa真空脫低沸物30 min,冷卻,得淺褐色至褐色透明液體,即氟硅表面活性劑(FSS),其黏度為850 mPa·s,并溶于冷、熱水。反應式為:
1.3結構表征、表面活性和物性測定
紅外光譜(IR):用德國布魯克公司的VECTOR-22型傅里葉紅外光譜儀進行測試,KBr涂膜法制樣。
表面張力:用芬蘭Kibron公司的表面張力儀測定。

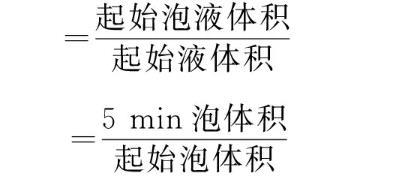

泡沫性能:用振蕩法測定,即室溫(25℃)下,在100 mL具塞量筒中加入30 mL質量分數為0.5%或0.1%的待測溶液,用力振蕩10次,記錄泡沫和液體的總體積。靜置5 min,記錄泡沫體積。發(fā)泡力和穩(wěn)泡性計算公式:
増溶力:用搖蕩法測定,即取質量分數為0.5%的待測液20 mL于錐形瓶中,在室溫邊搖動邊滴加苯,至溶液出現混濁。繼續(xù)搖動10 s混濁不再消失,記錄消耗苯的質量(g)。増溶力X(以每克0.5%的溶液所增溶的苯的質量分數表示)計算公式:
式中,m為0.5%的溶液所增溶的苯的質量數(g);V為測定時所用0.5%的溶液的體積(L);c為0.5%的待測液的濃度(g·L-1)。
乳化力:用振蕩法測定,即取質量分數為0.5%的待測液3 mL于帶有刻度的小試管中,再加入3 mL的50#機油(或煤油、苯),蓋緊塞子,上下猛烈震動10次后靜置,記錄水相分出1 mL時所需的時間。
在硬水中的穩(wěn)定性:參照GB 7381-87介紹方法進行測定。即取15支比色管平均分為三組,記作S1、S2、S3,分別用硬水溶液S1(硬度為每升含120.24 mgCa2+)、硬水溶液S2(硬度為每升含180.36 mgCa2+)、硬水溶液S3(硬度為每升含240.48 mgCa2+)稀釋至規(guī)定體積50 mL,搖勻后觀察液體外觀評定其穩(wěn)定性:清晰為5,乳色為4,混濁為3,少量沉淀或凝聚物為2,大量沉淀或凝聚物為1.再按規(guī)定計算分值和評判穩(wěn)定性。
2結果與討論
2.1產物結構表征
中間體FPHMS、產物FSS的紅外光譜見圖1.

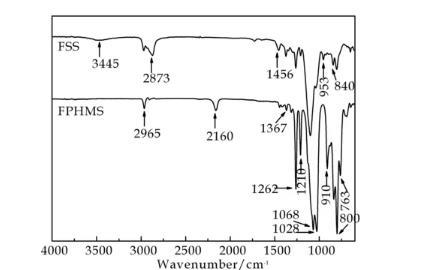

圖1 FSS和FPHMS的IR譜
由圖1可知,FPHMS在2965 cm-1——2873 cm-1(m,vC-H,CH3、CH2)、1456 cm-1——1400 cm-1峰分別是CH3、CH2中C-H的伸縮振動和彎曲振動吸收峰;1367 cm-1、1210 cm-1(m,vC-F,CF3)為C-F伸縮振動峰,表明FPHMS分子中含三氟丙基單元;1262 cm-1[s,δC-H,Si(CH3)3,Si(CH3)2,SiCH3]、840 cm-1[s,vSi-C,Si(CH3)3,Si(CH3)2]、800 cm-1[s,vSi-C,Si(CH3)2]和763 cm-1[w,vSi-C,Si(CH3)3]峰為(CH3)3SiO-、~Si(CH3)2-、~SiCH3-鏈節(jié)的特征吸收峰;另外,1027 cm-1——1068 cm-1為特有的鏈狀Si-O-Si兩個伸縮振動峰,說明D4、D3F、D4H和MM間的開環(huán)聚合反應確實發(fā)生。據此初步檢測中間體FPHMS合成成功。
