合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 誘導(dǎo)期測(cè)定法研究NaCl的添加對(duì)碳酸鋰固-液界面張力等成核動(dòng)力學(xué)參數(shù)影響——過(guò)飽和度的計(jì)算
> 界面張力作用下開(kāi)發(fā)MAPbBr3鈣鈦礦單晶制備方法
> 表面活性劑為何能降低表面張力?
> Wilhelmy吊板法測(cè)試溫度、鋁元素和稀土元素對(duì)鋅浴表面張力的影響
> 多種表面活性劑復(fù)配可降低界面張力
> 瀝青質(zhì)及其亞組分與烷基苯磺酸鈉水溶液在降低IFT中的協(xié)同機(jī)理(二)
> 無(wú)機(jī)鹽對(duì)油/水界面張力及對(duì)油滴鋪展的影響規(guī)律
> 濕法制粒的工藝過(guò)程
> 煤礦井下活性磁化水降塵機(jī)制及技術(shù)研究
> 桐油基衍生物鈉鹽的表面張力、CMC值測(cè)定、乳液穩(wěn)定性、固化膜性能測(cè)試(三)
推薦新聞Info
-
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應(yīng)條件及表面張力測(cè)定(三)
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應(yīng)條件及表面張力測(cè)定(二)
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應(yīng)條件及表面張力測(cè)定(一)
> 座滴法測(cè)量玻璃熔體表面張力準(zhǔn)確性及影響因素
> 座滴法測(cè)量玻璃熔體表面張力裝置、步驟
> 液體表面張力受力分析圖:原理、數(shù)學(xué)模型、應(yīng)用與實(shí)例
> 各向異性表面張力條件下定向凝固共晶生長(zhǎng)形態(tài)穩(wěn)定性(下)
> 各向異性表面張力條件下定向凝固共晶生長(zhǎng)形態(tài)穩(wěn)定性(上)
> NaOL、HZ組合捕收劑對(duì)鋰輝石礦物浮選效果、表面張力影響(三)
> NaOL、HZ組合捕收劑對(duì)鋰輝石礦物浮選效果、表面張力影響(二)
定性分析聚合物界面張力與系統(tǒng)黏度比之間的關(guān)系——數(shù)值模擬、實(shí)驗(yàn)研究結(jié)果
來(lái)源:武漢工程大學(xué)學(xué)報(bào) 瀏覽 741 次 發(fā)布時(shí)間:2024-07-26
2數(shù)值模擬
為了避免系統(tǒng)回流的影響,建立一個(gè)長(zhǎng)×寬×高為50 mm×10 mm×10 mm的流場(chǎng)模型,采用結(jié)構(gòu)化網(wǎng)格,如圖2所示。通過(guò)fluent的Eulerian模型、層流模型、Carreau黏度模型、壓力求解器,對(duì)PS/POE液液兩相流進(jìn)行仿真分析。由于實(shí)驗(yàn)時(shí)間較長(zhǎng),采用瞬態(tài)求解法,忽略重力、浮力、密度差、加熱不均帶來(lái)的影響。入口設(shè)置為速度邊界條件,出口邊界為壓力出口,流場(chǎng)上下前后4個(gè)面為周期邊界條件。為了確保仿真過(guò)程的準(zhǔn)確性和經(jīng)濟(jì)性,以及獲得兩相流真實(shí)的分布情況,首先對(duì)網(wǎng)格無(wú)關(guān)性進(jìn)行研究。考慮3種數(shù)量(150×104、190×104、230×104個(gè))的網(wǎng)格進(jìn)行研究。當(dāng)網(wǎng)格數(shù)量太少時(shí),無(wú)法細(xì)致描述液滴表面處的形態(tài)(橢球型)。通過(guò)數(shù)值模擬,分析了液滴回縮時(shí)間t。從表2中可以看出,網(wǎng)格數(shù)量對(duì)于計(jì)算結(jié)果的影響很小,同時(shí)考慮到數(shù)值模擬計(jì)算的時(shí)間和經(jīng)濟(jì)性,采用190×104個(gè)網(wǎng)格。收斂時(shí)間的判斷依據(jù)殘差圖以及液滴形態(tài)兩個(gè)標(biāo)準(zhǔn),計(jì)算每一步的殘差值設(shè)定為10-3,同時(shí)設(shè)置主視、俯視、左視3個(gè)監(jiān)測(cè)面(均位于球心處)用來(lái)觀察液滴形態(tài)。形態(tài)為球形時(shí),計(jì)算收斂。

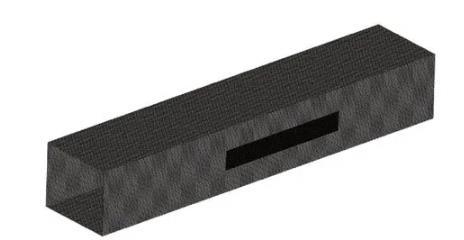

圖2計(jì)算區(qū)域網(wǎng)格

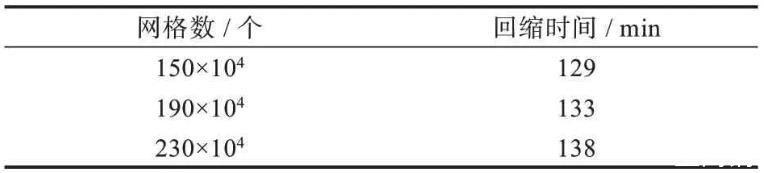

表2網(wǎng)格數(shù)與回縮時(shí)間表
3實(shí)驗(yàn)研究結(jié)果
圖3是實(shí)驗(yàn)所得液滴各時(shí)刻形態(tài)圖,用游標(biāo)卡尺測(cè)量實(shí)驗(yàn)結(jié)束后的PS液滴半徑R0為0.895 mm。
圖3液滴形態(tài)隨時(shí)間演化(實(shí)驗(yàn))
可以看出,從121 min開(kāi)始,可以觀察到橢球形液滴已經(jīng)初步形成,即從121 min開(kāi)始計(jì)算橢球形液滴的三軸長(zhǎng)度,根據(jù)實(shí)驗(yàn)裝置圖,L和B為x和y方向的液滴長(zhǎng)度,W為z方向的長(zhǎng)度,根據(jù)公式W=R03/(LB)計(jì)算得到。
擬合出的液滴三軸長(zhǎng)度隨時(shí)間的演變?nèi)鐖D4所示??梢钥闯觯谝话胼S隨著時(shí)間的增加逐漸縮短,第二和第三半軸隨時(shí)間的增加逐漸增大,并且在t=120~160 min時(shí)間段內(nèi)液滴第二半軸的長(zhǎng)度變化與第三軸長(zhǎng)度變化程度不相同。球形液滴的最終形態(tài)并不是一個(gè)三軸長(zhǎng)度相同的球體,而是長(zhǎng)短軸相等、第三軸較長(zhǎng)的橢球體。理論上,根據(jù)體積守恒原則,最終得到的球體半徑R球=0.978 mm,實(shí)驗(yàn)測(cè)量值較其略小,誤差原因分析有以下3方面:(1)初始圓柱細(xì)絲尺寸測(cè)量不準(zhǔn)確,切割可能造成一定誤差;(2)受熱面為玻璃器皿下部,并且受室溫影響,受熱不均勻?qū)е翽OE基質(zhì)黏度分布不均,進(jìn)而使變形過(guò)程中受力不均;(3)高分子材料中存在鏈狀分子,分子量分布不均勻。且實(shí)驗(yàn)材料的純度無(wú)法達(dá)到100%,進(jìn)而導(dǎo)致存在一定的誤差。因此,根據(jù)體積守恒原則,將實(shí)驗(yàn)測(cè)量得到的B和L值代入計(jì)算公式,得到的W值將比球體理論半徑值偏大,如圖4所示。

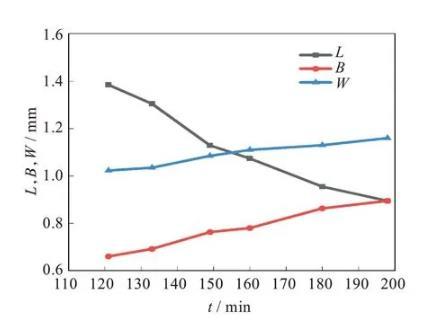

圖4 230℃時(shí)PS液滴在POE基質(zhì)中的三軸時(shí)間演化(實(shí)驗(yàn))
實(shí)驗(yàn)過(guò)程中,PS細(xì)絲在POE基質(zhì)中的回縮過(guò)程形態(tài)變化大致分為3個(gè)階段:第一階段,由纖維狀到圓棒狀;第二階段,從圓棒狀到橢球狀;第三階段,從橢球狀到球狀,分析第三階段的回縮過(guò)程,可以得到界面張力。由于材料形變不大,采用Maffettone-Minale(MM)模型計(jì)算界面張力。MM模型描述回縮過(guò)程如下:
式中:λ1-λ2為形狀因子;L和B分別為橢球的長(zhǎng)半軸和短半軸長(zhǎng)度,mm;ηm為基體黏度,Pa·s;R0為平衡時(shí)球形液滴半徑,mm;σ為界面張力,N/m;p為黏度比;t為時(shí)間,min。
通過(guò)實(shí)驗(yàn)可以得到L和B的時(shí)間演化,界面張力可以通過(guò)ln(λ1-λ2)/(λ1-λ2)0~t的斜率求得。通過(guò)軟件擬合出的形狀因子隨時(shí)間演化的圖形如圖5所示。利用式(1)~式(3)計(jì)算得到,PS/POE體系在230℃時(shí)系統(tǒng)的界面張力為0.397 mN/m。

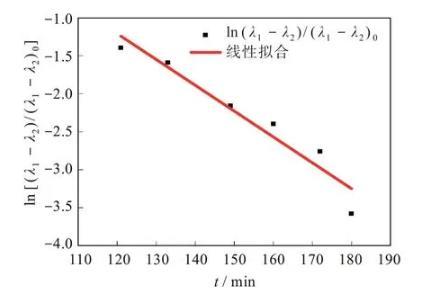

圖5 230℃時(shí)PS液滴在POE基質(zhì)中形狀因子隨時(shí)間演化
定性分析聚合物界面張力與系統(tǒng)黏度比之間的關(guān)系——實(shí)驗(yàn)
定性分析聚合物界面張力與系統(tǒng)黏度比之間的關(guān)系——數(shù)值模擬
定性分析聚合物界面張力與系統(tǒng)黏度比之間的關(guān)系——數(shù)值仿真結(jié)果、結(jié)論
